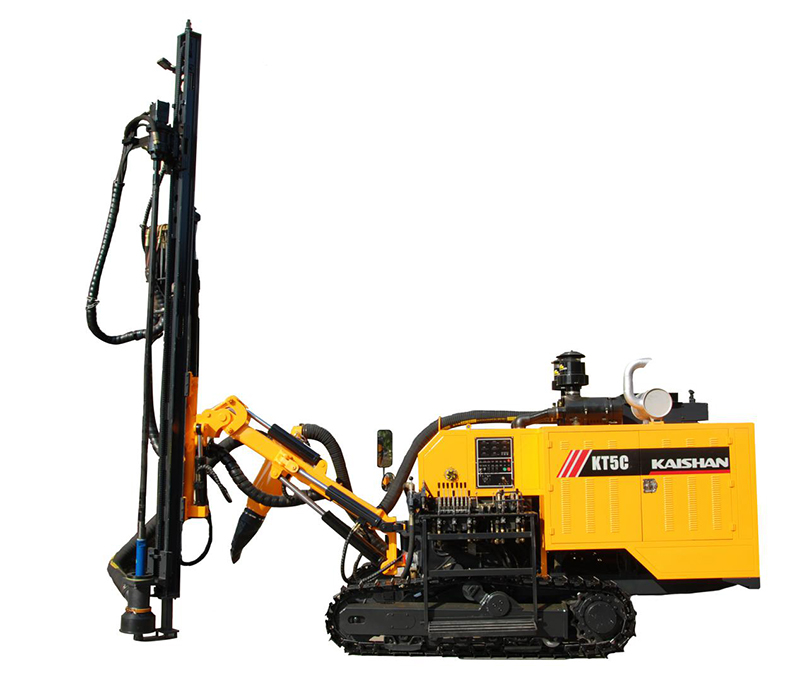

Notre foreuse fond de trou intégrée KT5C pour usage en surface est un équipement de forage avancé doté d’un système intégré de compresseur d’air à vis. Elle se distingue par sa structure compacte, sa grande mobilité et ses performances exceptionnelles en termes d’efficacité. Équipée d’un moteur Yuchai conforme aux normes chinoises de niveau III, cette foreuse FDT répond à toutes les réglementations nationales en matière d’émissions et d’impact environnemental.
Paramètres
Diamètre de forage: Φ80-105mm
Profondeur de forage économique: 25m
Méthode d'alimentation: Cylindre d'huile-chaîne de battant
Course d'alimentation: 3000mm
Puissance de soutien: Puissance YC6J190-T303 (140KW/190HP) Yuchai
Paramètres Techniques
No.de modèle
KT5H
KT5C
Dureté de forage
f=6-20
f=6-20
Diamètre de forage
Ø90-127 mm
80-105 mm
Profondeur de forage économique
24 m
25 m
Vitesse de déplacement
0-3 km/h
2.5/4.0 km/h
Capacité de montée
25°
30°
Garde au sol
330 mm
430 mm
Puissance de la machine complète
162 kW/2200 tr/min
140 kW
Moteur diesel
Yuchai YC6J220-T300
Yuchai YC6J190-T303
Capacité du compresseur à vis
13 m³/min
10 m³/min
Pression de refoulement du compresseur à vis
18 bars
15 bars
Dimensions extérieures (L×l×H)
8300×2450×2650 mm
6500×2400×2600 mm
Poids
9500 kg
8000 kg
Vitesse de rotation du gyrateur
0-120 tr/min
0-120 tr/min
Couple de rotation
1680 N · m
1400 N*m
Force de poussée-traction maximale
-
25000 N
Angle de levage de la flèche de forage
Haut 48°, bas 16°
Haut 54°, bas 26°
Angle d'inclinaison du faisceau
147°
125°
Angle de pivotement du chariot
Droite 53°, gauche 52°
Droite 47 °, gauche 47°
Angle de pivotement horizontal et latéral du chariot
Haut 10°, down 10°°
Droit -15°～97°
Angle de rotation de la flèche de forage
Droite 34°, gauche 25°
Droite 53°, gauche 15°
Angle de nivellement du cadre
Haut 10°, bas 10°
Haut 10°, bas 9°
Longueur d’avance unique
3500 mm
3000 mm
Longueur de compensation
900 mm
900 mm
Marteau DTH
3"
M3
Tige de forage
Ø64×3000 mm
φ64×3000 mm
Méthode de dépoussiérage
Type sec (flux luminaire, cyclonique & hydraulique)
Type sec (flux luminaire, cyclonique & hydraulique)
