Accueil » Produits » Foreuse sur chenilles série KY (Trou de sonde) » Foreuse sur chenilles KY130 (Haute pression)

Ce produit a été abandonné et retiré de nos rayons.

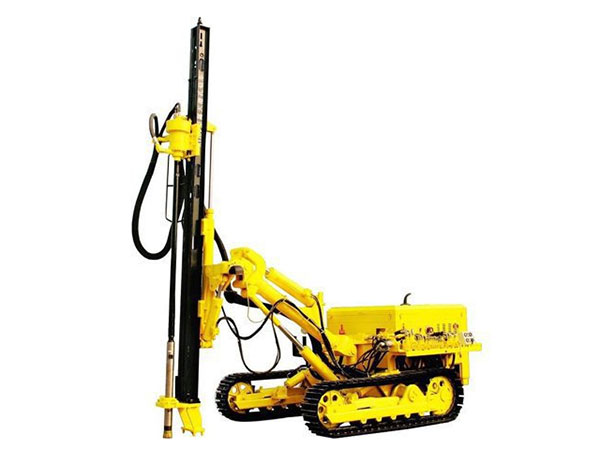

Foreuse sur chenilles KY130 (Haute pression)

KY130/KH5 KH5

Notre foreuse sur chenilles KY130 de haute pression adopte un système d'entraînement puissant et un bras de forage amélioré. La performance de forage est tout à fait intéressante.

Caractéristiques de la foreuse sur chenilles
1. Bras de forage type nouveau
Les mécanismes de bras flèche et bras de forage spécialement conçus sont de structure plus raisonnable, facile à régler. La gamme de forage est considérablement élargie. Notre produit peut creuser des trous horizontaux en position basse. Cette foreuse sur chenilles de haute pression adopte un moteur hydraulique de haute puissance pour une grande aptitude en pente et une excellente force de traction.

2. Mécanisme de marche sûr et stable
L’excellent système de freinage et le système de nivellement automatique fiable permettent au produit d’être stable, mais réduit considérablement l'impact du véhicule sur le sol. L’appareil unique de chaîne de fixation améliore dans une grande mesure la fiabilité de marche de la foreuse sur chenilles de haute pression.

3. Puissant moteur diesel à quatre cylindres
L’excellente puissance de traction du moteur donne au véhicule de construction une grande aptitude en pente.

La foreuse écologique sur chenilles KH5 de haute pression est conçue sur la base de la foreuse KY130 / KH5. Un collecteur de poussière de type sec est monté sur la foreuse KY130 / KH5. Dans le système de collecte de poussière, nous adoptons un moteur hydraulique importé, et les pales de ventilateur sont optimisées. Ainsi, le système est très efficace et stable. Le mécanisme de préfiltrage et filtrage fin est constitué de matériaux filtrants écologiques et efficaces. L'efficacité de filtrage peut atteindre 99%. La poussière et la puissance collectées peuvent être expulsées par l'excellent système de contrôle automatique.

Caractéristiques
1. Dispositifs rotatifs puissants
Le nouveau dispositif rotatif pour notre foreuse sur chenilles se compose d'un moteur hydraulique cycloïde à grand couple et un réducteur planétaire, offrant une réserve de couple suffisante. Ainsi, le risque de blocage de la tige de forage est considérablement réduit.

2. Bras de forage type nouveau
Après l'optimisation, le mécanisme de lubrification de bras flèche et le bras de forage rond sont faciles à ajuster. La zone d’exploitation est considérablement élargie, et les trous horizontaux peuvent être forés en position très basse.

3. Excellent mécanisme de propulsion
Le mécanisme de propulsion de la foreuse sur chenilles est équipé d’un cylindre d'huile hydraulique et une poulie mobile, et peut produire une force de levage de 20 KN. La vanne de régulation de pression sur la vanne de régulation de propulsion peut obtenir la force de propulsion appropriée nécessaire pour différents environnements de travail.

4. Mécanisme de marche sûr et stable
En tant que foreurse puissants, cette foreuse sur chenilles a un bas barycentre et une grande garde au sol, de sorte qu'il peut facilement passer des routes bosselées. Les roues sont entraînées par des moteurs spéciaux, ce qui permet une haute qualité et un faible taux d'erreur.

5. Fonction de nivellement de chenilles et système de freinage avancés
La fonction de nivellement de chenilles et le système de freinage avancés permettent une marche très stable. L'impact sur la route augmente également. En outre, la foreuse sur chenilles peut marcher de manière plus stable.

6. Puissant moteur diesel
En tant que fournisseur professionnel de solutions de forage, nous choisissons le moteur diesel à quatre cylindres YC4108 pour alimenter la foreuse sur chenilles KH5. Le moteur a une grande adaptabilité environnementale. Il peut fournir une grande puissance pour la foreuse. Donc, il ne nécessite pas un compresseur d'air supplémentaire pour marcher librement et changer la position.

Spécifications de la foreuse sur chenilles

Modèles Foreuse sur chenilles basse pression KY130
Dureté de la roche F=6-20
Diamètre du trou Ф105-140mm
Profondeur du perçage économique 25m
Pression 0.7-1.4Mpa
Consommation d'air ≥15m³/min
Vitesse de rotation 0-70r/min
Couple de rotation 2000N.m
Force de levage 18000N
Type de propulsion Hydro-cylindre-chaine
Longueur de propulsion 3000mm
Spécification de la tige de forage Φ64×3000mm/Φ89×3000mm
Capacité en pente 30°
Garde au sol 320mm
Vitesse de marche 2km/h
Angles de levage du bras de forage Vers le bas 15°, Vers le haut 50°, Total 65°
Angles de rotation du bras de forage Gauche 45°, Droit 45°, Total 90°
Angles de rotation du chariot Gauche 50°, Droit 50°, Total 100°
Angle d'inclinaison du chariot 180°
Compensation du chariot 1200mm
Moteur diesel QC 498(39kW 2400r/min)
Dimension globale (L×l×H) 5600×2340×2550(mm)
Poids total 5500kg
Remarques Mécanisme d'entraînement pneumatique-hydraulique
Note: KH5 est le modèle avancé de KY130/KH5 qui est équipé avec un collecteur de poussière.

Pièces recommandées pour foreuse sur chenilles KY130

Diamètre du trépan 115mm
Tige de forage (Diamètre × L) Φ 76×3000mm
Marteau perforateur HD45A

Pièces recommandées pour foreuse écologique sur chenilles KH5 de haute pression
Trépan: Φ115
Marteau perforateur: HD45A
Tige de forage: Φ76×3000mm
