Ce produit a été abandonné et retiré de nos rayons.

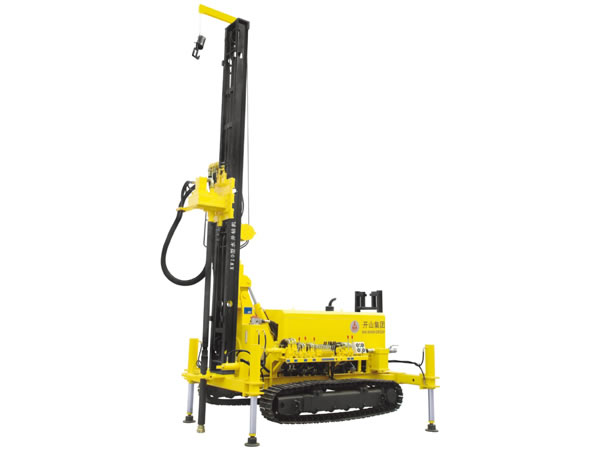

Foreuse de puits d’eau KW10

Notre foreuse de puits d’eau KW10 est une machine de forage multifonctionnelle légère et efficace. Elle est principalement utilisée dans le forage des puits d’eau et d'autres types de trous dans la terre. Cet équipement de forage de trou profond peut forer jusqu'à une profondeur de 120m dans divers types de sols.

Caractéristiques
1. Mécanisme de rotation haut couple
Un moteur hydraulique entraîné par un réducteur à denture droite d’une célèbre société est adopté pour cette foreuse de puits d’eau. Notre machine de forage a une structure compacte et peut fournir un puissant couple de rotation. La tige de forage ne se coince pas facilement, et un certain nombre de réserves de couple est fourni pour le perçage de trous profonds.

2. Composants de la pompe à huile
Une boîte de transfert entraînée par la pompe à huile permet de fournir un débit d'huile de haute pression stable et fiable. La réparation de cette foreuse de puits d’eau est également plus pratique et moins cher.

3. Cylindre d'huile de propulsion
Un cylindre d'huile de propulsion de haute pression à grand diamètre est utilisé pour fournir une grande force de levage (aussi élevé que 7 tonnes), garantissant ainsi un processus de forage fiable.

4. Pieds hydrauliques
Quatre vérins hydrauliques de grand diamètre exploités séparément permettent de régler l'angle de forage et d'assurer la stabilité de fonctionnement de la foreuse de puits d’eau.

5. Double cylindre pour le rail de guidage
La machine adopte deux cylindres à huile de haute pression pour améliorer la stabilité des rails.

6. Système de contrôle centralisé
Le système hydraulique central a été considérablement optimisé, assurant la stabilité et la durabilité du matériel de forage. La conception humanisée est également très pratique.

7. Dispositif de positionnement type combiné
Le dispositif de positionnement type combiné de cette foreuse de puits d’eau peut ajuster la plaque de positionnement selon les types de tiges de forage et de marteau perforateur, assurant ainsi la haute précision du processus de forage.

8. Mécanisme de levage
Un mécanisme de levage est disponible pour le levage et le montage de la tige de forage et du marteau perforateur, ce qui réduit la force manuelle.

Spécifications de la foreuse sur chenilles

Modèles KW10
Diamètre du trou Ф115-180mm
Profondeur du trou 120mm
Consommation d'air 20-35 m³/min
Pression de travail 1.05-2.46 mPa
Garde au sol 245 mm
Course du vérin de support 1000 mm
Course du vérin de propulsion 1750 mm
Puissance de propulsion 30000N
Puissance de levage 70000N
Vitesse du rotateur Vitesse minimale 50 rpm
Vitesse maximale 100 rpm
Couple de rotation 3200 N.m
Vitesse de marche 0-2.5 km/h
Aptitude en côte 25°
Moteur (Marque Yuchai)
Modèle du moteur YC4D80
Puissance 58kW/2400rpm
Composants de la foreuse
Marteau perforateur DHD360
Diamètre de la tige Φ76/Φ89 mm
Longueur de la tige 3000 mm
Poids global 6000 Kg
Dimension globale 6000×2300×2500 mm

Pièces recommandées pour foreuse de puits d’eau KW10

Diamètre du trépan φ115-180mm
Tige de forage (diamètre ×longueur) Φ76×3000mm /Φ89×3000mm
Marteau à forage DHD360

Remarque: The Le compresseur à vis portable diesel LGCY-22/20 de marque Kaishan est recommandé pour notre foreuse de puits d’eau KW10, lorsque vous voulez réaliser des trous de diamètre inférieur à 165 mm et de profondeur inférieure à 120m.
