Marteau fond de trou à moyenne et faible pression d'air

KLD-76A KLD-90A KLD-110B KLD-130B KLD-150A KLD-170A KLD-200A KMD-M3 KMD-M4

KLD-76A

Marteau fond de trou à faible pression d'air KLD-76A

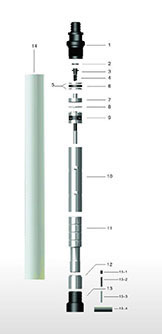

Description de l'élément Numéro d'article
1. Enveloppe supérieure KLD76A-01
2. Bouchon KLD76A-02
3. Clapet anti-retour KLD76A-03
4. Ressort KLD76A-04
5. Cales KLD76A-05
6. Anneau de caoutchouc KLD76A-06
7. Capuchon de soupape KLD76A-07
8. Valve KLD76A-08
9. Distributeur d'air KLD76A-09
10. Cylindre intérieur KLD76A-10
11. Piston KLD76A-11
12. Manchon de guide KLD76A-12
13. Enveloppe d’entrainement KLD76A-13
14. Manche extérieure KLD76A-14
Longueur du marteau sans taillant 811mm
Enveloppe supérieure filetage F48X10PIN
Diamètre externe 66mm
Poids 13.5kg
Diamètre du taillant 76mm
Pression de travail 58-145psi (4-10bar)
Consommation d'air 214-357cfm (6-10m3/Min)

KLD-90A

Marteau fond de trou à faible pression d'air KLD-90A
Description de l'élément Numéro d'article
1. Enveloppe supérieure KLD90A-01
2. Bouchon KLD90A-02
3. Clapet anti-retour KLD90A-03
4. Ressort KLD90A-04
5. Cales KLD90A-05
6. Anneau de caoutchouc KLD90A-06
7. Capuchon de soupape KLD90A-07
8. Valve KLD90A-08
9. Distributeur d'air KLD90A-09
10. Cylindre intérieur KLD90A-10
11. Piston KLD90A-11
12. Manchon de guide KLD90A-12
13. Enveloppe d’entrainement KLD90A-13
14. Manche extérieure KLD90A-14
Longueur du marteau sans taillant 855mm
Enveloppe supérieure filetage F48X10PIN
Diamètre externe 80mm
Poids 22kg
Diamètre du taillant 90-120mm
Pression de travail 73-145psi (5-10bar)
Consommation d'air 245-420cfm (7-12m3/Min)
Taillant en couronne CIR90

KLD-110B

Marteau fond de trou à faible pression d'air KLD-110B
Description de l'élément Numéro d'article
1. Enveloppe supérieure KLD110B-01
2. Bouchon KLD110B-02
3. Clapet anti-retour KLD110B-03
4. Ressort KLD110B-04
5. Cales KLD110B-05
6. Anneau de caoutchouc KLD110B-06
7. Capuchon de soupape KLD110B-07
8. Valve KLD110B-08
9. Distributeur d'air KLD110B-09
10. Cylindre intérieur KLD110B-10
11. Piston KLD110B-11
12. Manchon de guide KLD110B-12
13. Enveloppe d’entrainement KLD110B-13
14. Manche extérieure KLD110B-14
Longueur du marteau sans taillant 871mm
Enveloppe supérieure filetage API 23/8"REG BOX
Diamètre externe 98mm
Poids 33kg
Diamètre du taillant 110-150mm
Pression de travail 73-145psi (5-10bar)
Consommation d'air 245-420cfm (7-12m3/Min)
Taillant en couronne CIR110

KLD-130B

Marteau fond de trou à faible pression d'air KLD-130B KLD-130B
Description de l'élément Numéro d'article
1. Enveloppe supérieure KLD130B-01
2. Bouchon KLD130B-02
3. Clapet anti-retour KLD130B-03
4. Ressort KLD130B-04
5. Cales KLD130B-05
6. Anneau de caoutchouc KLD130B-06
7. Capuchon de soupape KLD130B-07
8. Valve KLD130B-08
9. Distributeur d'air KLD130B-09
10. Cylindre intérieur KLD130B-10
11. Piston KLD130B-11
12. Manchon de guide KLD130B-12
13. Enveloppe d’entrainement KLD130B-13
14. Manche extérieure KLD130B-14
Longueur du marteau sans taillant 890mm
Enveloppe supérieure filetage API 23/8"REG BOX
Diamètre externe 112mm
Poids 48.5kg
Diamètre du taillant 130-175mm
Pression de travail 73-145psi (5-10bar)
Consommation d'air 245-420cfm (7-12m3/Min)
Taillant en couronne CIR110/CIR130

KLD-150A

Marteau fond de trou à faible pression d'air KLD-150A
Description de l'élément Numéro d'article
1. Enveloppe supérieure KLD150A-01
2. Bouchon KLD150A-02
3. Clapet anti-retour KLD150A-03
4. Ressort KLD150A-04
5. Cales KLD150A-05
6. Anneau de caoutchouc KLD150A-06
7. Capuchon de soupape KLD150A-07
8. Valve KLD150A-08
9. Distributeur d'air KLD150A-09
10. Cylindre intérieur KLD150A-10
11. Piston KLD150A-11
12. Manchon de guide KLD150A-12
13. Enveloppe d’entrainement KLD150A-13
14. Manche extérieure KLD150A-14
Longueur du marteau sans taillant 904mm
Enveloppe supérieure filetage F70X10 BOX
Diamètre externe 136mm
Poids 70kg
Diamètre du taillant 150-200mm
Pression de travail 73-145psi (5-10bar)
Consommation d'air 350-560cfm (10-16m3/Min)
Taillant en couronne CIR150

KLD-170A

Marteau fond de trou à faible pression d'air KLD-170A
Description de l'élément Numéro d'article
1. Enveloppe supérieure KLD170A-01
2. Bouchon KLD170A-02
3. Clapet anti-retour KLD170A-03
4. Ressort KLD170A-04
5. Cales KLD170A-05
6. Anneau de caoutchouc KLD170A-06
7. Capuchon de soupape KLD170A-07
8. Valve KLD170A-08
9. Distributeur d'air KLD170A-09
10. Cylindre intérieur KLD170A-10
11. Piston KLD170A-11
12. Manchon de guide KLD170A-12
13. Enveloppe d’entrainement KLD170A-13
14. Manche extérieure KLD170A-14
Longueur du marteau sans taillant 1030mm
Enveloppe supérieure filetage F100X28 PIN
Diamètre externe 156mm
Poids 96kg
Diamètre du taillant 170-250mm
Pression de travail 73-145psi (5-10bar)
Consommation d'air 420-630cfm (12-18m3/Min)
Taillant en couronne CIR170

KLD-200A

Marteau fond de trou à faible pression d'air KLD-200A
Description de l'élément Numéro d'article
1. Enveloppe supérieure KLD200A-01
2. Bouchon KLD200A-02
3. Clapet anti-retour KLD200A-03
4. Ressort KLD200A-04
5. Cales KLD200A-05
6. Anneau de caoutchouc KLD200A-06
7. Capuchon de soupape KLD200A-07
8. Valve KLD200A-08
9. Distributeur d'air KLD200A-09
10. Cylindre intérieur KLD200A-10
11. Piston KLD200A-11
12. Manchon de guide KLD200A-12
13. Enveloppe d’entrainement KLD200A-13
14. Manche extérieure KLD200A-14
Longueur du marteau sans taillant 1058mm
Enveloppe supérieure filetage F100X28 PIN
Diamètre externe 182mm
Poids 130kg
Diamètre du taillant 200-250mm
Pression de travail 73-145psi (5-10bar)
Consommation d'air 560-700cfm (16-20m3/Min)
Taillant en couronne CIR200

KMD-M3

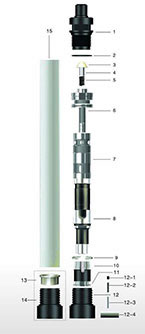

Marteau fond de trou à moyenne pression d'air KMD-M3"
Description de l'élément Numéro d'article
1. Enveloppe supérieure KMDM3-01
2. Anneau O KMDM3-02
3. Bouchon KMDM3-03
4. Clapet anti-retour KMDM3-04
5. Ressort KMDM3-05
6. Distributeur d'air KMDM3-06
7. Cylindre intérieur KMDM3-07
8. Piston KMDM3-08
9. Anneau de saut KMDM3-09
10. Manchon de guide KMDM3-10
11. Anneau O KMDM3-11
12. Enveloppe d’entrainement KMDM3-12
13. Anneau de retenue KMDM3-13
14. Enveloppe d’entrainement KMDM3-14
15. Manche extérieure KMDM3-15
Longueur du marteau sans taillant 870mm
Enveloppe supérieure filetage F48X10PIN
Diamètre externe 80mm
Poids 24kg
Diamètre du taillant 90-120mm
Pression de travail 145-189psi (10-13bar)
Consommation d'air 280-350cfm (8-10m3/Min)
Taillant en couronne CIR90/M3

KMD-M4

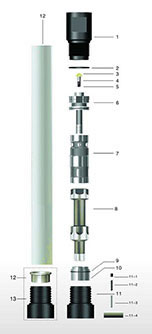

Marteau fond de trou à moyenne pression d'air KMD-M4"
Description de l'élément Numéro d'article
1. Enveloppe supérieure KMDM4-01
2. Anneau O KMDM4-02
3. Bouchon KMDM4-03
4. Clapet anti-retour KMDM4-04
5. Ressort KMDM4-05
6. Distributeur d'air KMDM4-06
7. Cylindre intérieur KMDM4-07
8. Piston KMDM4-08
9. Manchon de guide KMDM4-09
10. Anneau O KMDM4-10
11. Enveloppe d’entrainement KMDM4-11
12. Anneau de retenue KMDM4-12
13. Enveloppe d’entrainement KMDM4-13
14. Manche extérieure KMDM4-14
Longueur du marteau sans taillant 848mm
Enveloppe supérieure filetage API 23/8" REG BOX
Diamètre externe 104mm
Poids 34kg
Diamètre du taillant 115-150mm
Pression de travail 145-189psi (10-13bar)
Consommation d'air 280-420cfm (8-12m3/Min)
Taillant en couronne CIR110/M4
