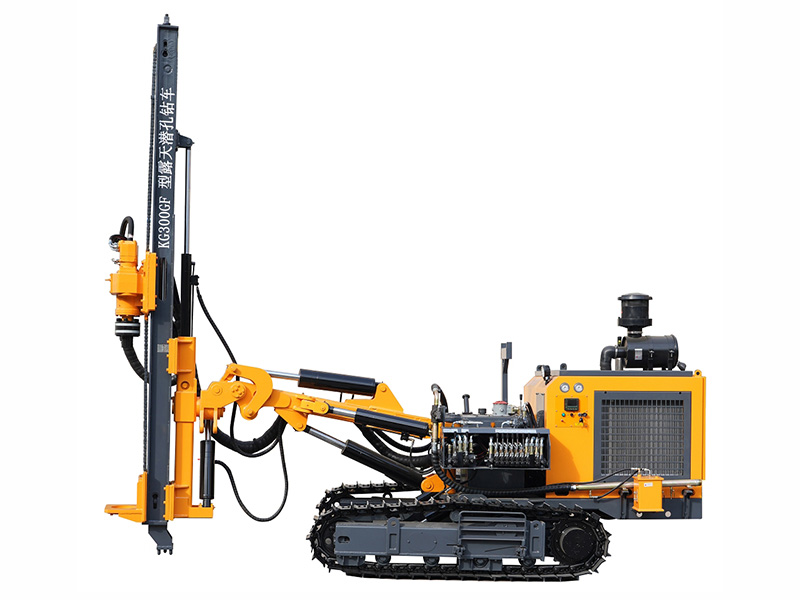

Foreuse marteau fond de trou KG300GF pour fondations photovoltaïques

Foreuse marteau fond de trou KG300GF pour fondations photovoltaïques
Demande d'information

Cette foreuse DTH est spécialement développée pour le forage des trous de pieux de fondation destinés aux projets photovoltaïques. Elle est équipée d’un moteur puissant de 73 kW et d’un filtre à air haute efficacité adapté aux environnements désertiques, permettant un diamètre de forage maximal de 305 mm. Le système hydraulique comprend une pompe en fonte haute pression, des chenilles renforcées extra-larges, un système de levage à chaîne à rouleaux 20A et un rail de guidage en acier à grande section, garantissant une durabilité élevée et des performances optimales avec une seule avance de 2,6 mètres.

La tête rotative est dotée de quatre moteurs hydrauliques et d’engrenages droits à module élevé avec un grand rapport de réduction, offrant un couple de rotation allant jusqu’à 6000 Nm, idéal pour le forage de pieux de grand diamètre. Des options supplémentaires sont disponibles, notamment un treuil de 1 tonne, parfait pour soulever les trépan, outils d’impact et autres équipements, facilitant ainsi les opérations. Un treuil de 8 tonnes est également proposé pour une utilisation sur terrains escarpés, fournissant la traction nécessaire et garantissant une stabilité accrue de la foreuse.

Paramètres principaux

Diamètre de forage: Ø115-305mm
Distance d'avance: 2680mm
Moteur: YC4DK100-T304 (73.5kW/2200ttr/min)

Configurations
    1. Foreuse marteau fond de trou KG300GF pour fondations photovoltaïques
    2. Treuil en option
      • Configurations du treuil optionnel:
        1. Treuil de chariot de 1 tonne - Pratique pour soulever des trépans, des outils à percussion et d'autres équipements.
        2. Treuil de chariot de 8 tonnes - Utilisable sur les pentes raides, il garantit une traction suffisante de l'engin pendant l'opération.
    1. Foreuse marteau fond de trou KG300GF pour fondations photovoltaïques
    2. Gyrateur à engrenage droit à haut module et à grand rapport de réduction.

      Doté de quatre ensembles de moteurs hydrauliques d'orientation, l'engin de forage fournit un couple d'orientation pouvant atteindre 12 000 Nm, ce qui permet de répondre aux exigences de construction de trous de pieux de grand diamètre.

    1. Foreuse marteau fond de trou KG300GF pour fondations photovoltaïques
    2. Plate-forme d'exploitation centralisée

      La console hautement centralisée présente une disposition claire et pratique, permettant une évaluation intuitive et claire de l'état de la plate-forme, avec des commandes d'action clairement affichées qui rendent l'opération simple et conviviale.

    1. Foreuse marteau fond de trou KG300GF pour fondations photovoltaïques
    2. Rail de guidage en acier de grande section de type caisson

      Le rail de guidage en acier de grande section de type caisson garantit une résistance suffisante, tandis que la chaîne de levage utilise une chaîne à rouleaux de 28A, permettant une longueur de poussée unique allant jusqu'à 4 mètres.

Paramètres Techniques
Modèle KG300GF
Poids 6000kg
Dimensions 6000×2260×2600mm
Dureté du forage f=6-20
Diamètre de forage Ø115-305mm
Vitesse de rotation 0-80tr/min
Couple de rotation 6000N=m
Force de levage 40000N
Méthode d'avance Cylindre d'huile-chaîne à mailles jointives
Distance d'alimentation 2680mm
Vitesse de déplacement 0-3.0km/h
Aptitude à la pente 30°
Garde au sol 325mm
Angle d'inclinaison de la poutre d'alimentation 165°
Angle de pivotement de la poutre d'alimentation Gauche 45°, droite 45°, total 90°
Angle d'inclinaison de la flèche de forage Bas 50°, haut 25°, total 75
Angle de pivotement de la flèche de forage Gauche 28,5°, droite 36,5°, total 65
Longueur de compensation de la poutre 900mm
Pression d'air 1-2.4Mpa
Puissance YC4DK100-T304 (73.5kW/2200ttr/min)
Tube de forage Ø89×1500mm
Marteau de forage 5", 6", 8"
Consommation d'air 15-35m³/min
Treuil d'alimentation (en option) 1T
Treuil pour la plate-forme (en option) 8T
