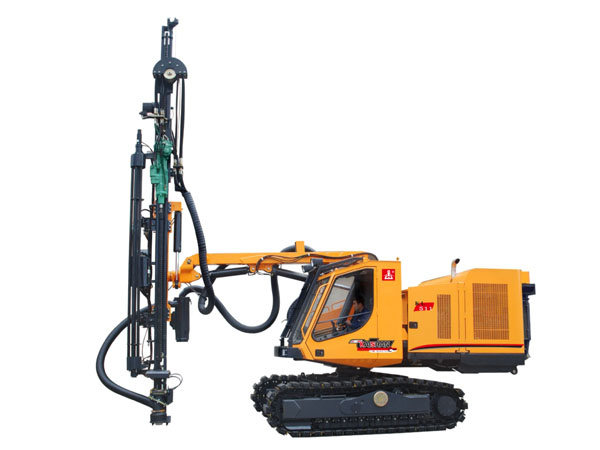

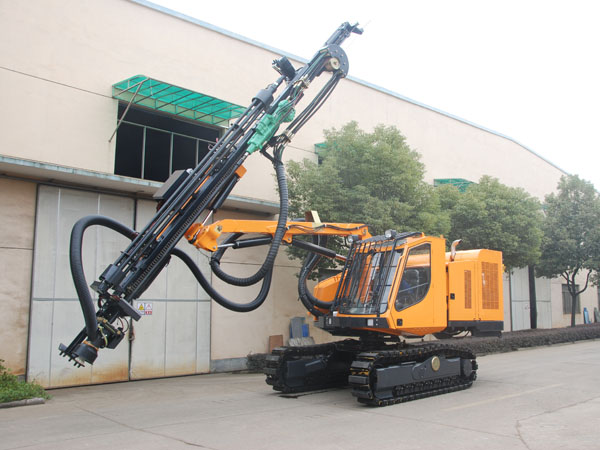

Foreuse à marteau hydraulique KL511

Caractéristiques du produit
1. La foreuse à marteau hydraulique KL511 Kaishan est équipée d'une tige de forage standard de 51 mm de diamètre pouvant forer des trous verticaux, inclinés et horizontaux de 89 à 127 mm. Elle est principalement utilisée dans les projets d’excavation de fouilles, de pose de canalisations, d'ingénierie de fondations et d'extraction à ciel ouvert.
2. La foreuse dirigée hydraulique est dotée d'un foret hydraulique de haute résistance (23,4 KW). Grâce à sa forte puissance d’impact, son couple rotatif et son système de commande avancé, elle est capable de performances élevées sur des terrains complexes ou difficiles.
3. Le cadre de la machine offre une capacité de rotation de 0-180°, de sorte que le foret peut être positionné dans une zone de 26,5 mètres carrés pour forer efficacement des trous dans une surface étendue et sous conditions de travail complexes.
4. La foreuse hydraulique pour construction utilise un compresseur d’air à vis Kaishan de haute efficacité qui économise l'énergie.
5. L'unité de puissance est montée à l'extrémité du cadre rotatif supérieur, à l’opposé du bras de forage et de la poutre de poussée. Peu importe l’emplacement du bras de forage et de la poutre de poussée, ils seront mutuellement équilibrés.
6. Le mouvement de l’unité de forage, le nivellement des chenilles et le cadre rotatif peuvent être commandés par une télécommande sans fil optionnelle à l'extérieur de la cabine.

Spécifications de la foreuse à marteau hydraulique KL511

Dimensions et poids Dimensions du transport (L*l*H) 11100*2520*3320mm
Poids 15000kg
Châssis et flèche de forage articulée Garde au sol 420mm
Angle rotatif du cadre 120°+60°
Zone de forage 26.5m2
Angle de nivellement des chenilles Vers le haut 10°, Vers le bas 10°
Vitesse de conduite 0-3.5km/h
Capacité en pente 30°
Force de traction 120kN
Unité de puissance Moteur diesel Caterpillar C7
Nombre de cylindres 6
Puissance de sortie 168kW/2200rpm
Modèle de transmission Boîte de vitesses
Pompe hydraulique 2×Pompes à piston variable + 2 × Pompes à engrenages de
Compresseur d'air à vis Zhejiang Kaishan
Consommation d'air 10mm3/min
Pression de travail 10 bar
Réservoir d'huile 350L
Système de collecte de poussière Capacité du collecteur de poussière et degré de vide 23m3/min, 1000mm H2O
Élément filtrant / Matériau 13pcs/Fibre
Zone de filtrage 10m2
Puissance hydraulique du moteur 12kW
Forage de roche hydraulique Modèle HC170RP
Puissance d'impact 23.4kW
Pression d'impact max 180 bar
Fréquence d'impact 41Hz
Couple maximal 1590Nm
Pression rotative max 200 bar
Vitesse de rotation maximale 130rpm
Lubrification des tiges Brouillard air / huile / pompe à lubrification électronique
Consommation d'huile de lubrification 115 gouttes/min
Diamètre de perçage 89-127mm
Système hydraulique Entrainement du forage Détection de charge
Précision du filtre 10μm
Capacité de refroidissement Température ambiante +50°
Réservoir d'huile hydraulique 200L
Fleche de forage, barre de propulsion et mécanisme de remplacement de la tige de forage

Angle de levage de la flèche de forage 83°
Angle de levage de la flèche pliée 87°
Angle de rotation du chariot -56°/52°, -20°/94°
Angle d'inclinaison du chariot 125°
Longueur de compensation 1353mm
Course du foret de roche 4020mm
Force de propulsion max 19kN
Mode de propulsion Chaîne à rouleau pour moteur
Profondeur de forage économique 22m
Méthode de connexion de la tige de forage Raccordement et déchargement automatiques
Nombre de tiges de forage 5+1
Modèle de tiges de forage C51-52R-C51-3660
Longueur d'une poussée 4020mm
Lubrification de tiges de forage Standard
Système de contrôle Contrôle de conduite Pilote hydraulique + télécommande sans fil
Contrôle de la flèche Contrôle hydraulique
Contrôle du forage Contrôle pilote (électrique / hydraulique)
Contrôle des trous En continue
Contrôle d'impacts Contrôle de la pression d'impact
Mécanisme antiblocage Hydraulique
Tension Courant continu24V
Cabine Sécurité Conforme aux normes de protection contre les chutes de roche
Niveau sonore dB < 85dB
Fonction de contrôle Forage, conduite, action de la flèche et remplacement de la tige de forage
Chaise Ajustable
Climatisation Refroidissement et chauffage standard
Divertissement Radio+MP3

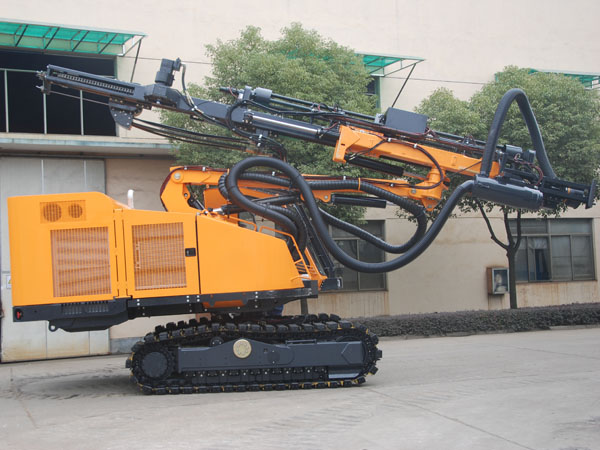

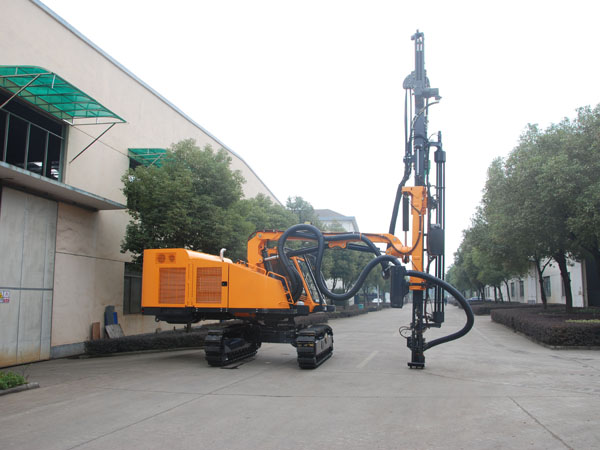

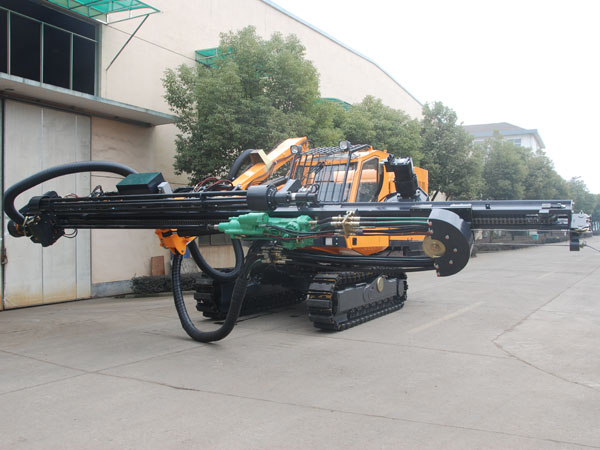

Photos détaillées

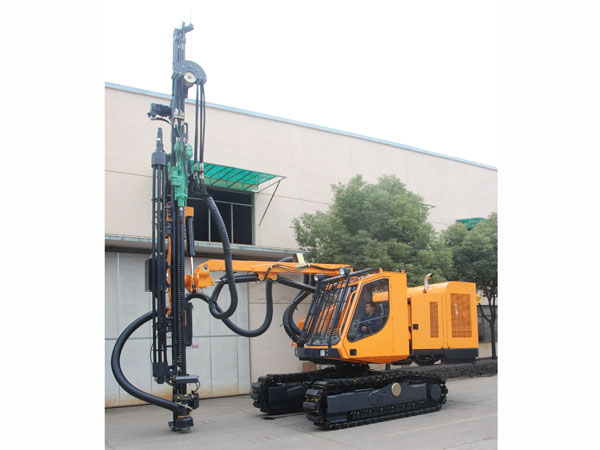

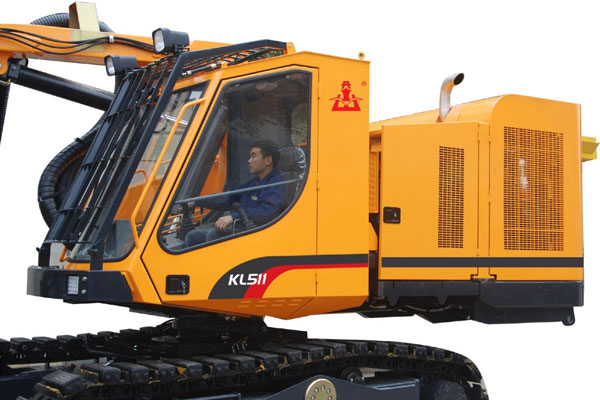

  • Cabine de sécurité

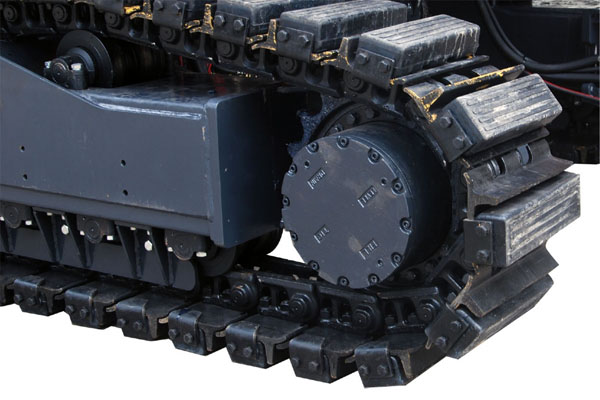

  • Chenilles

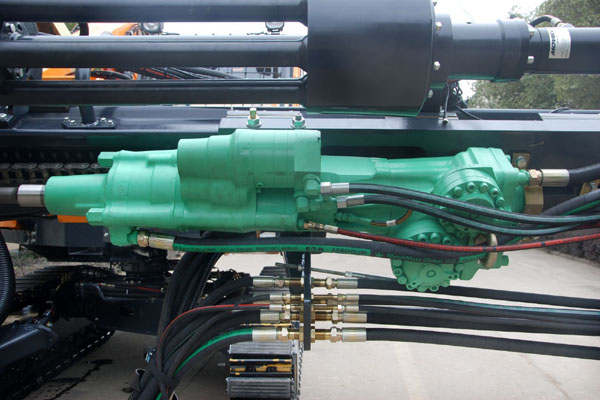

  • Perceuse hydraulique

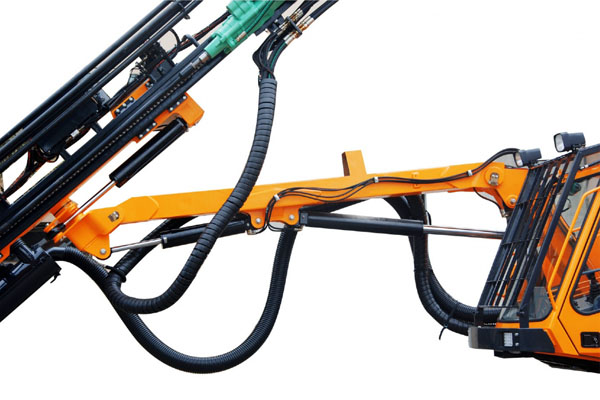

  • Fleche de forage

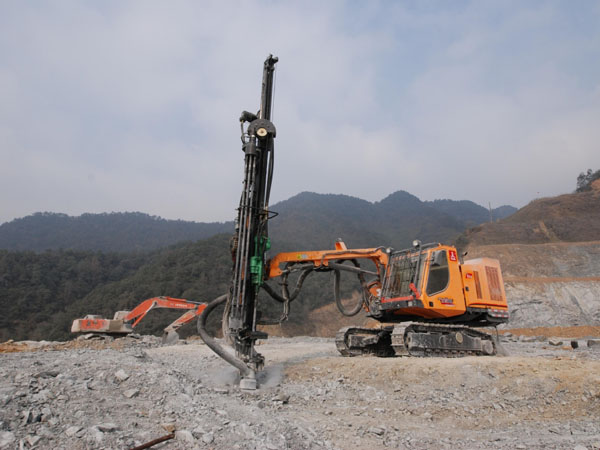

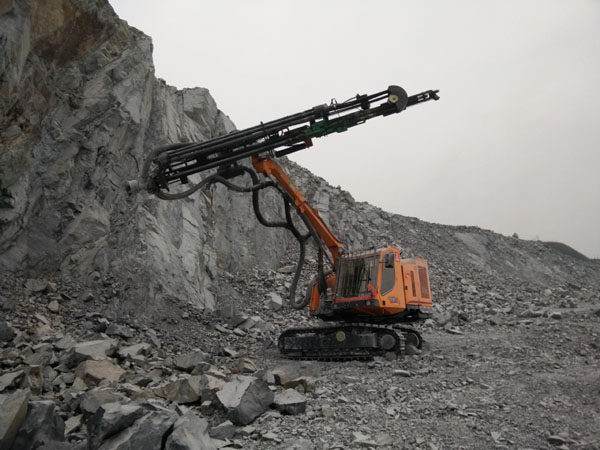

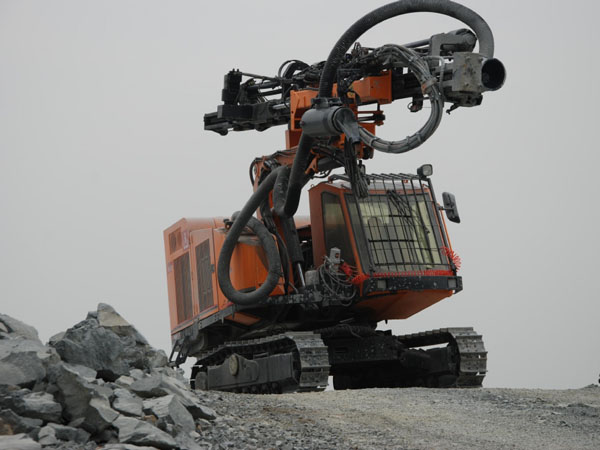

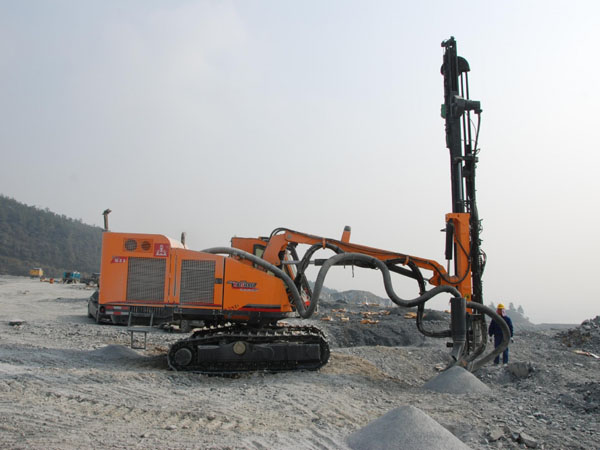

Photos de constructions
