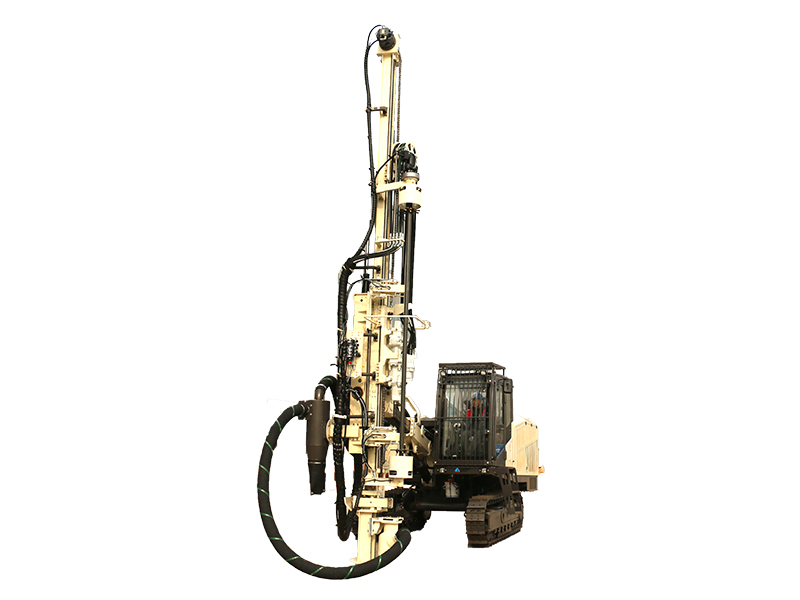

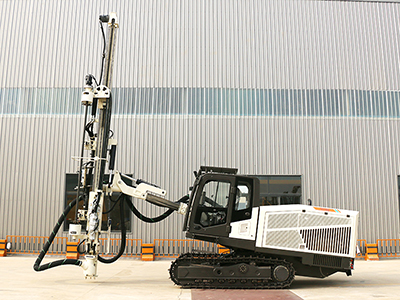

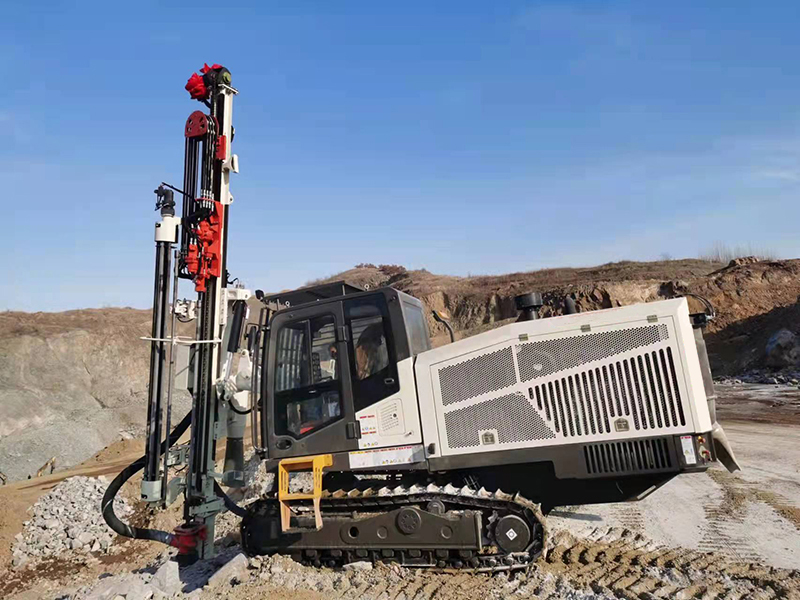

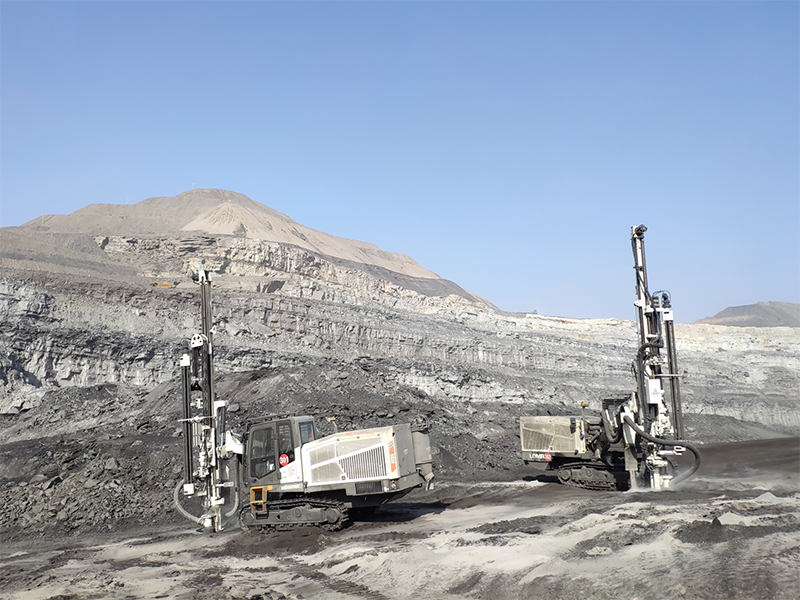

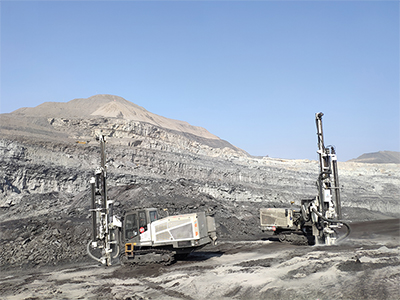

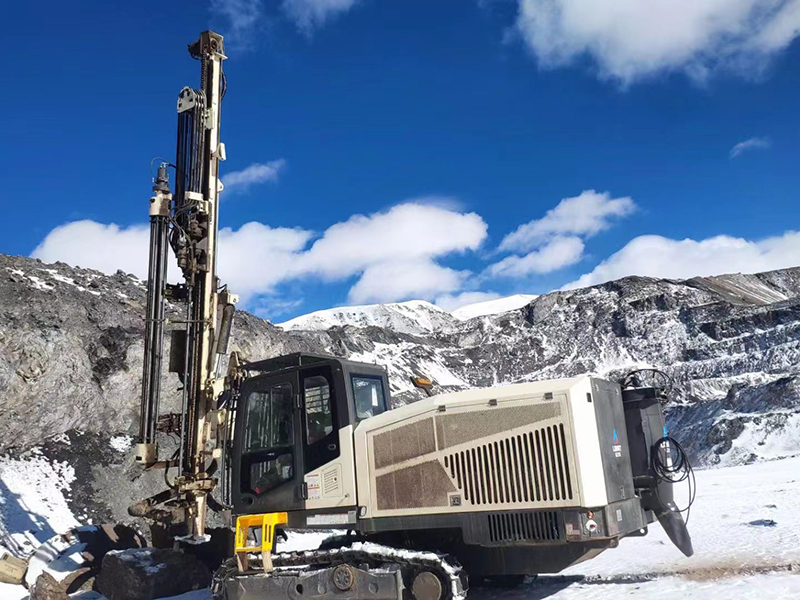

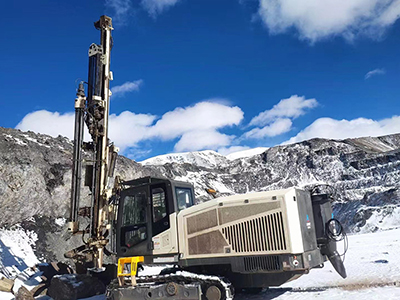

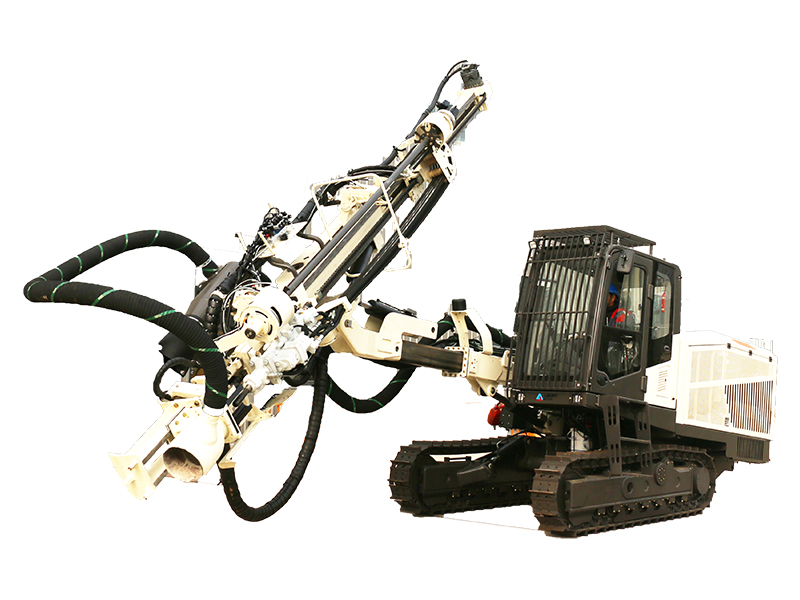

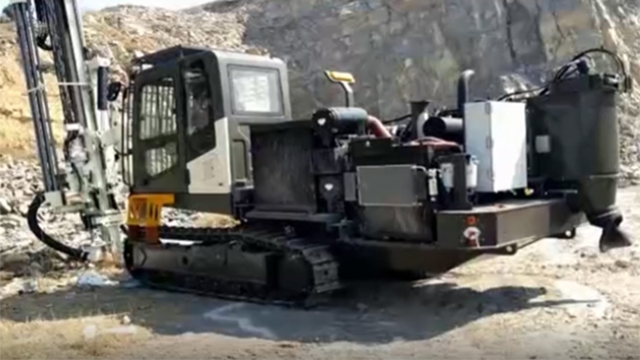

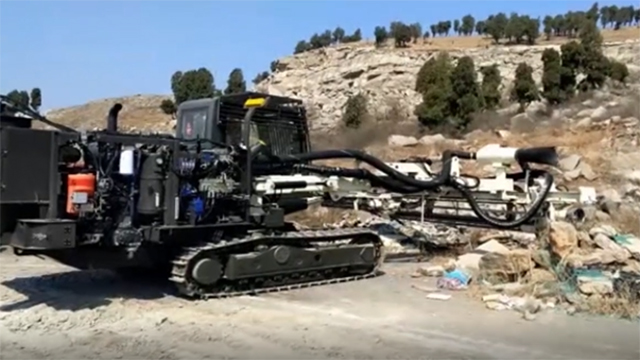

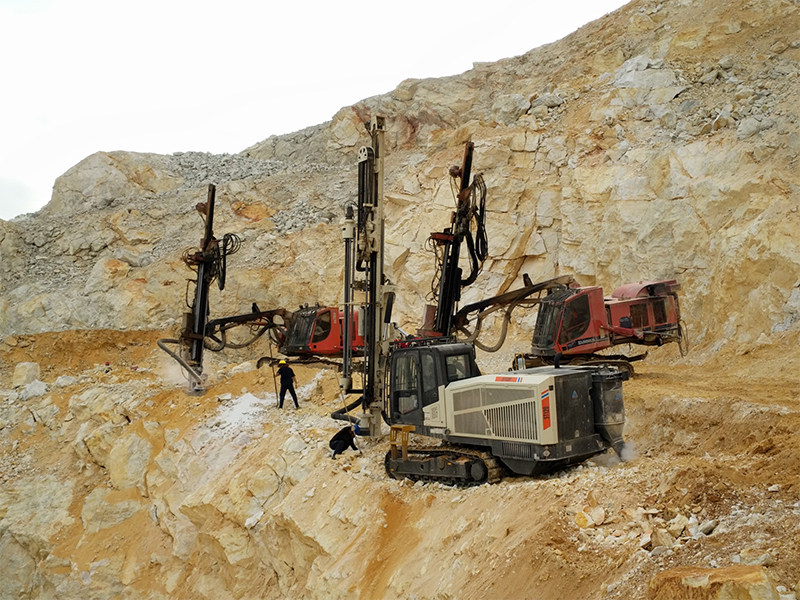

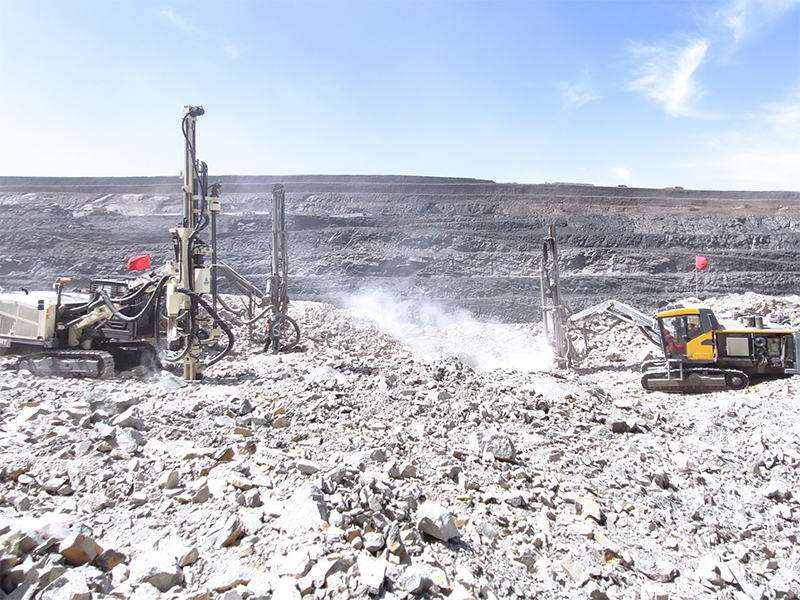

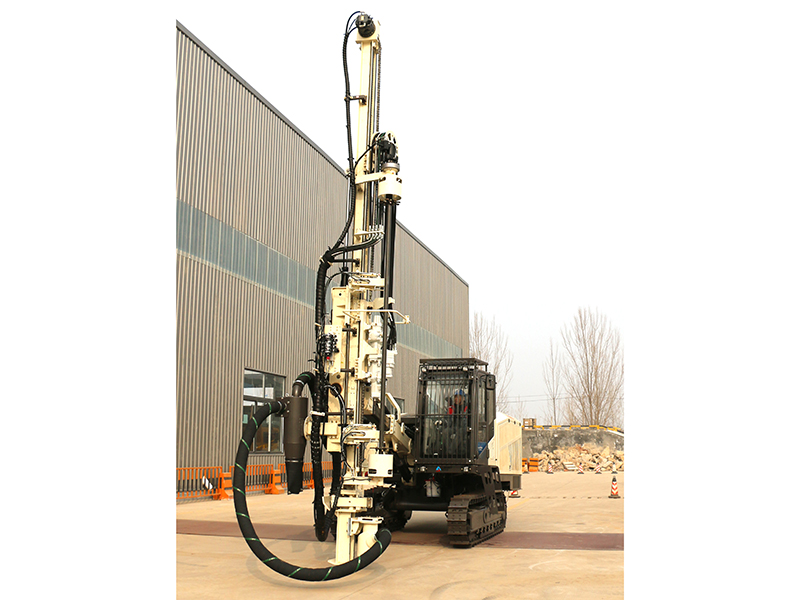

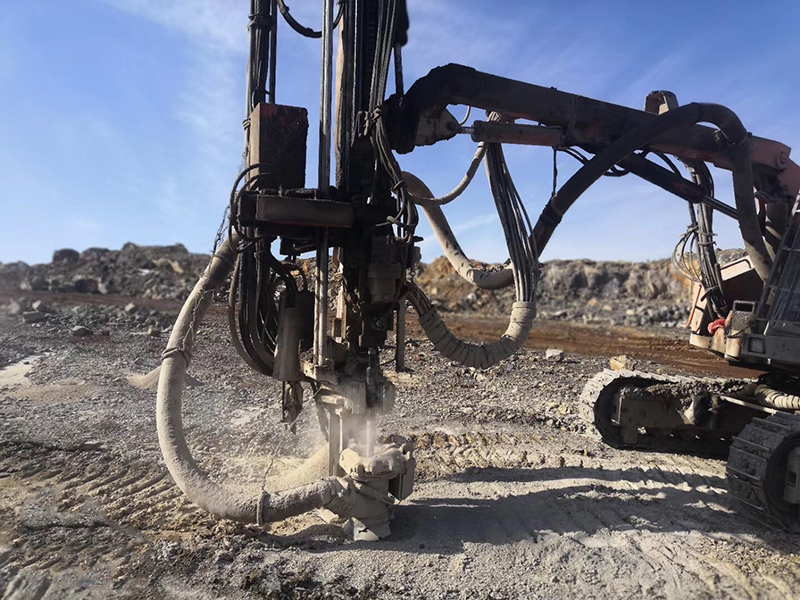

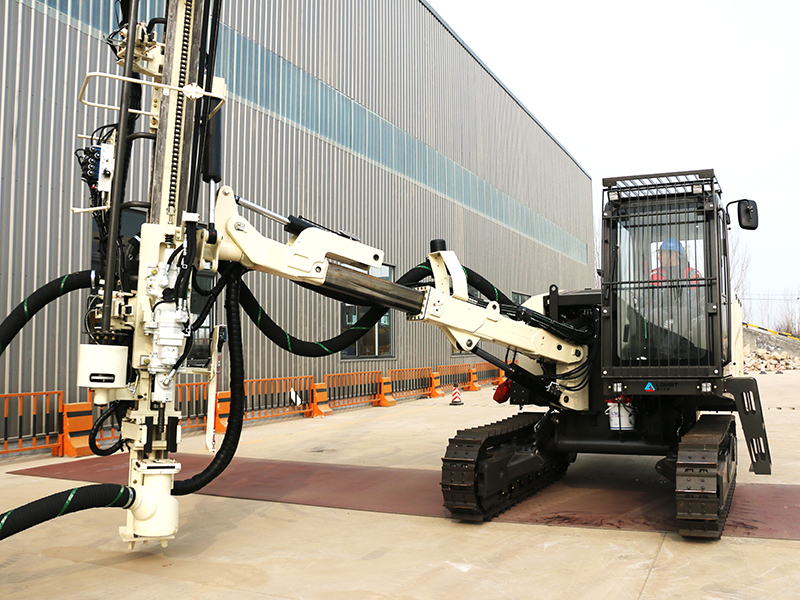

Foreuse de surface hors du trou TP-120H / Foreuse puissante
La foreuse hydraulique à marteau hors trou de surface TP-120H a été conçue à partir du modèle classique de la série DG de Sandvik. Grâce à son bras télescopique innovant et à son système d’oscillation de l’ensemble du véhicule, elle peut forer dans une multitude d’environnements, ce qui en fait une solution adéquate pour divers projets d’ingénierie et d’exploitation minière.
- Haute efficacité globale
La foreuse puissante est équipée d’un marteau perforateur Sandvik, garantissant une efficacité maximale lors des opérations de forage. - Coût d’exploitation réduit
La foreuse intègre des systèmes de contrôle basés sur les technologies de forage les plus avancées, assurant une qualité de forage optimale. Son système hydraulique intelligent à détection de charge ainsi que son système de gestion du compresseur d’air permettent de réduire efficacement la consommation de carburant, entraînant une diminution des coûts d’exploitation. - Sécurité et protection de l’environnement
La foreuse TP-120H met l’accent sur la sécurité et la protection environnementale, notamment dans le cadre du développement de mines écologiques.
| Caractéristiques principales | |
| Diamètre du trou | 76 - 127 mm (3" - 5") |
| Outils pour la roche | Tiges T51 |
| Rendement de la foreuse | LD120H, 22 kW |
| Puissance du moteur | 179 kW |
| Capacité d'air de rinçage | 9.6 m³/min, 10 bar |
| Poids total | 16 500 kg |
| Foreuse de roche | |
| Foreuse de roche | LD120H |
| Outils pour la roche | T51 |
| Pression de service | 100 - 190 bar |
| Taux de percussion | 42-52Hz |
| Puissance de sortie de la percussion | 22 kW |
| Couple de rotation maximal | 1 765 Nm |
| Lubrification des tiges filetées | Brouillard d'air / d'huile |
| Nettoyage des trous | Air comprimé |
| Alimentation | |
| Type d'alimentation | CF120 |
| Longueur totale | 8000 mm |
| Course du marteau-piqueur | 4510 mm |
| Longueur maximale de la tige de démarrage | 5485 mm |
| Force d'avance et d'extraction | 20 kN |
| Course d'extension de l'avance | 1 350 mm |
| Angle de pivotement de l'avance | -56º / +55º (-18º / +93º) |
| Angle d'inclinaison de l'avance | -6º / +108º |
| Changeur de tige | |
| Modèle de changeur de tige | RH120 |
| Nombre de tiges de forage | 6+1 (51 mm) |
| Longueur des tiges de forage | 3 660 mm |
| Profondeur maximale du trou | 24 m |
| Flèche | |
| Type de flèche | Télescopique |
| Course télescopique | 1000 mm |
| Hauteur du collier | ＋1.4 m |
| Trous horizontaux | À droite |
| Cabine | |
| Type de cabine | Ergo |
| Niveau de bruit dans la cabine | ≤85 dB |
| Contrôle | Forage, tramage, changement de flèche et de tige |
| Climatisation | Standard |
| Siège | Multi-position |
| Amortissement des vibrations | Standard |
| Fenêtres | Verre de sécurité feuilleté teinté, avec |
| Prise de force | 12 VDC |
| Bloc d'alimentation | |
| Type de moteur | Cummins QSB6.7-C220 |
| Angles d'inclinaison max. | +/- 45º |
| Nombre de cylindres | 6 |
| Puissance du moteur | 179 kW / 2200 tr/min |
| Type de transmission | Boîte de vitesses |
| Pompe à huile hydraulique | 2 Plongeurs variables / 2 engrenages |
| Type de compresseur à vis | Enduro 25 |
| Déplacement d'air du compresseur | 9.6 m³/min |
| Pression de travail | 4-10 bar |
| Filtres à air | 2 |
| Réservoir de carburant | 425L |
| Système hydraulique | |
| Conduite, flèche et forage | Système de contrôle par détection de charge |
| Refroidissement et dépoussiérage | Dépoussiéreur sec |
| Taux de filtration | 10 μ |
| Capacité de refroidissement | Jusqu'à une température ambiante de +45°C |
| Réservoir d'huile hydraulique | 300 L |
| Dispositif de lubrification de la tige | SLU 14-1 |
| Système de contrôle | |
| Type de système de contrôle | Commande pilote hydraulique |
| Contrôle de la flèche | Commande hydraulique directe |
| Forage | Commande pilote hydraulique |
| Changeur de tige | Télécommande électrique |
| Contrôle du collier | Sans palier |
| Contrôle des chocs | Contrôle de la pression (THC700) |
| Système anti-brouillage | Hydraulique |
| Tension | 24 VDC |
| Dépoussiéreur | |
| Type de dépoussiéreur | DC120 |
| Capacité | 23 m³/min |
| Éléments filtrants/matériau | 12pcs/fibre |
| Surface totale du filtre | 13.4 m² |
| Transporteur | |
| Largeur de la plaque d'usure | 310 mm |
| Garde au sol | 430 mm |
| Angles d'oscillation | +/- 10º |
| Force de cavage | 120 kN |
| Vitesse de cavage max. | 3.3 km/h |
| Capacité de montée | 30 ° |
| Composants standard | |
| 1 pc perceuse de roche, hydraulique | LD120H |
| 1 pc chaîne d'alimentation | CF120 |
| 1 pc manipulateur de tiges | RH120 |
| 1 pc flèche | Télescopique ZB120 |
| 1 pc groupe électrogène à moteur diesel | Pompes hydrauliques et compresseur embarqué |
| 1 pc système hydraulique | Sensible à la charge |
| 1 pc système de contrôle | THC700 |
| 1 pc cabine de l'opérateur | F.O.P.S. et R.O.P.S. avec climatisation |
| 1 pc système de dépoussiérage | DC120, hydraulique, séparateur primaire |
| 6 lampes de travail | 4 à l'avant ; 2 à l'arrière |
| 1 jeu de documents techniques | Certification, manuel d'utilisation et d'entretien, liste des pièces, manuel de garantie, sac de rechange pour le moteur |
| 1 jeu d'outils | Outils courants et clé |
| 1 jeu de pièces détachées | Filtres, joints et fusibles pour le premier entretien |
| Outils de forage | T51 (1 adaptateur de tige, 3 tiges de forage, 1 trépan) |
| Accessoires en option | |
| Outil d'azote pour le forage de roches | |
| Caméra arrière | |
| GPS | |
| Dimensions | |
| Largeur | 2550 mm |
| Haut | 3770 mm |
| Longueur | 11300 mm |
