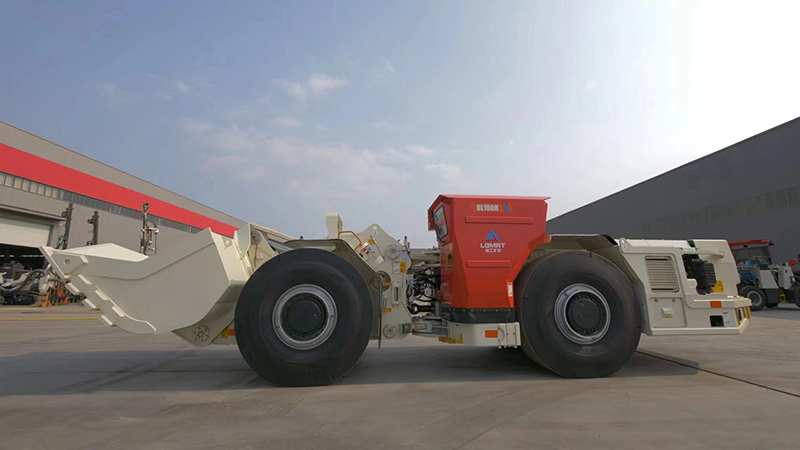

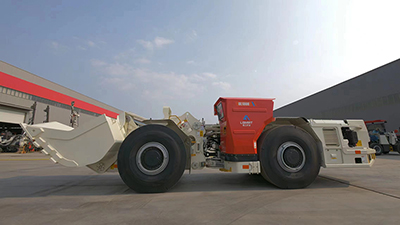

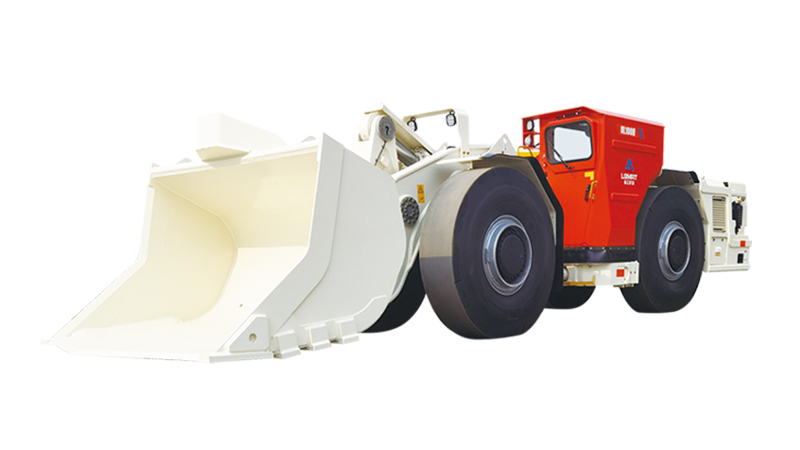

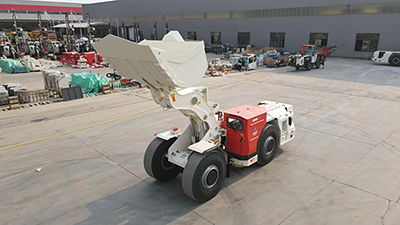

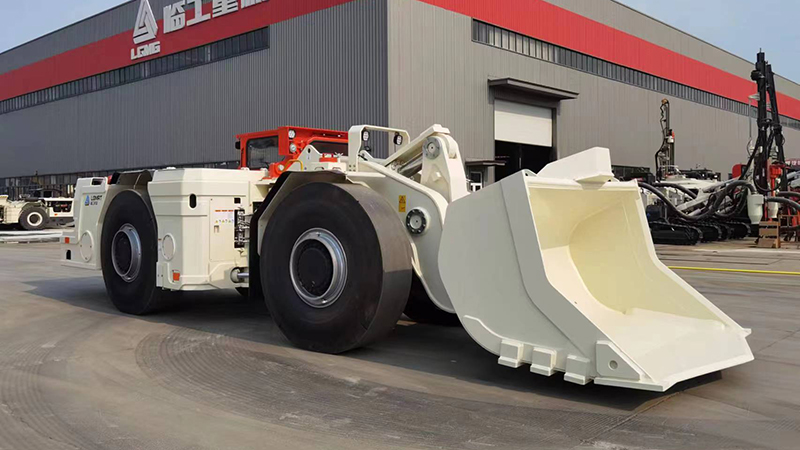

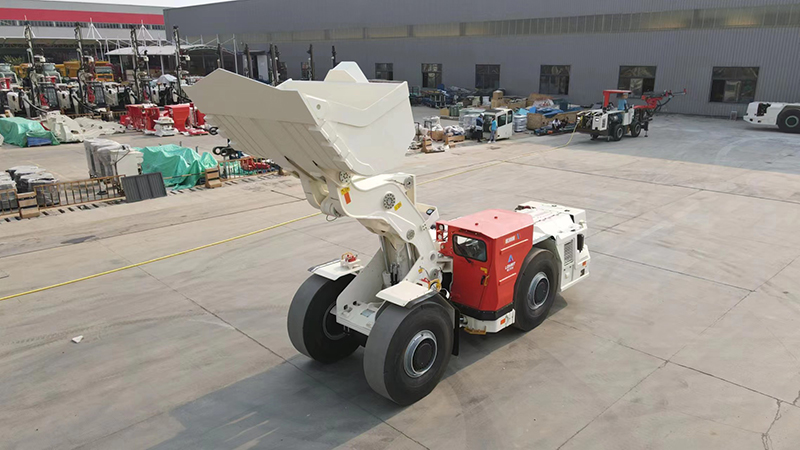

La chargeuse souterraine diesel TK100H est parfaitement adaptée aux opérations minières dans des galeries d'au moins 3,5 m x 3,5 m, avec une capacité nominale de 10 tonnes. Elle se distingue par sa structure compacte, sa puissance de pelletage élevée, ainsi que par sa fiabilité et sa durabilité exceptionnelles, lui permettant d’opérer efficacement dans des conditions souterraines difficiles. Conçue à partir du prototype innovant EJC210 Sandvik, cette chargeuse pour exploitation minière performante s’est imposée comme une référence dans le secteur minier.
CaractéristiquesModèle | TK100H |
Charge nominale (kg) | 10000 |
Longueur*largeur*hauteur (mm) | 9700*2550*2350 |
Force maximale de la pelle (kN) | 225 |
Force de traction maximale (kN) | 235 |

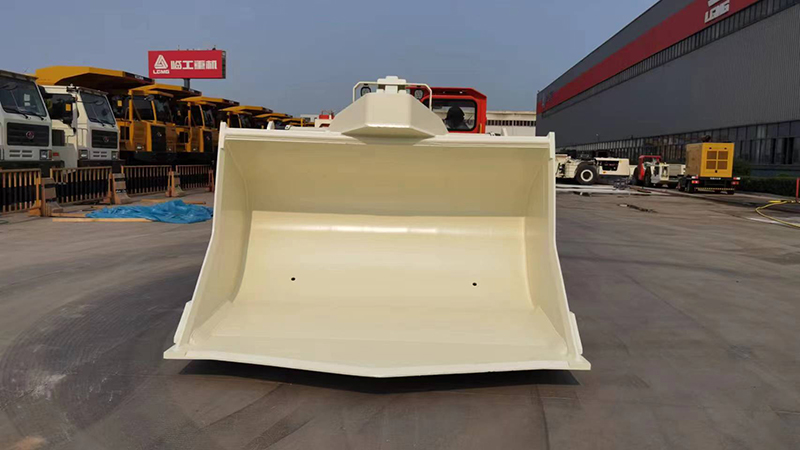

Capacité standard du godet (m³) | 4.5 |
Vitesse d'avance et de recul | |
1ère vitesse (km/h) | 4.5 |
2ème vitesse (km/h) | 10 |
3ème vitesse (km/h) | 20 |
4ème vitesse (km/h) | 25 |
Temps de cycle hydraulique | |
Durée de l'élévation du bras (s) | 6.5 |
Durée d'abaissement du bras (s) | 5.0 |
Durée de basculement (s) | 3.2 |
Masse à vide | |
Poids total (kg) | 30100 |
Charge sur l'essieu avant (kg) | 13450 |
Charge sur l'essieu arrière (kg) | 16650 |
Moteur Diesel | |
Modèle (Volvo) | TAD1150VE |
Puissance nominale (kW) | 235 |
Nombre de cylindres | 6 |
Cylindrée (L) | 10.84 |
Méthode de refroidissement | Refroidissement à l'eau |
Filtre à air | Donaldson |
Normes d'émission | Tier 3 |
Consommation moyenne de carburant (L/H) | 23.5 |
Volume du réservoir de carburant (L) | 380 |
Convertisseur de couple | |
Modèle | DANA C5000 |
Boîte de vitesses | |
Modèle | DANA R36000 |
Essieu moteur | |
Essieu avant | DANA 20D |
Essieu arrière | DANA 20D |
Pneus | |
Modèle/taille | 18.00 R25 |
Système hydraulique | |
Pompe hydraulique | Rexroth |
Valve de contrôle | Parker |
Cylindre de direction | LGMRT |
Filtre (μm) | 10 |
Cylindre de levage | LGMRT |
Cylindre de benne | LGMRT |
Système de freinage | |
Accumulateur | Aurel |
Élément de freinage | MICO |
Frein | Type humide fermé |
Système électrique | |
Générateur | 24V,55A |
Batterie | 120Ah |
Moteur de démarrage | 24V,5.5kW |
Éclairage | LED 8-35W |
Composants de contrôle électronique | Schneider |
Rayon de braquage | |
Angle de braquage maximal (°) | ±42.5 |
Rayon de dégagement intérieur minimal (mm) | 2700 |
Rayon de dégagement extérieur minimal (mm) | 7100 |
Système de lubrification | |
Méthode de lubrification | Manuel centralisé |
Dispositifs de sécurité | |
Toit de protection | ROPS & FOPS |
Extincteur portatif | |
Ceinture de sécurité | |
Commutateur principal | Bouton de verrouillage/bouton de freinage/bouton d'arrêt d'urgence |
Alerte de recul | |
Options | |
Godet | 4.0m³/5.0 m³ |
Télécommande sans fil | |
Système d'extinction automatique | |
Vidéo de recul | |
Lubrification automatique centralisée | |
Dents de godet remplaçables et résistantes à l'usure | |
Pneus sans chambre à air | |
Système de pesée du racleur | |
Système de stabilisation de la benne à raclage |
