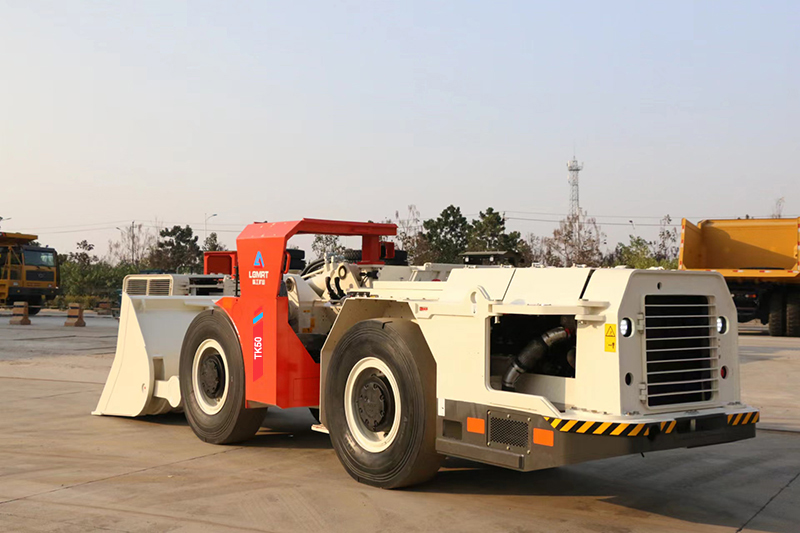

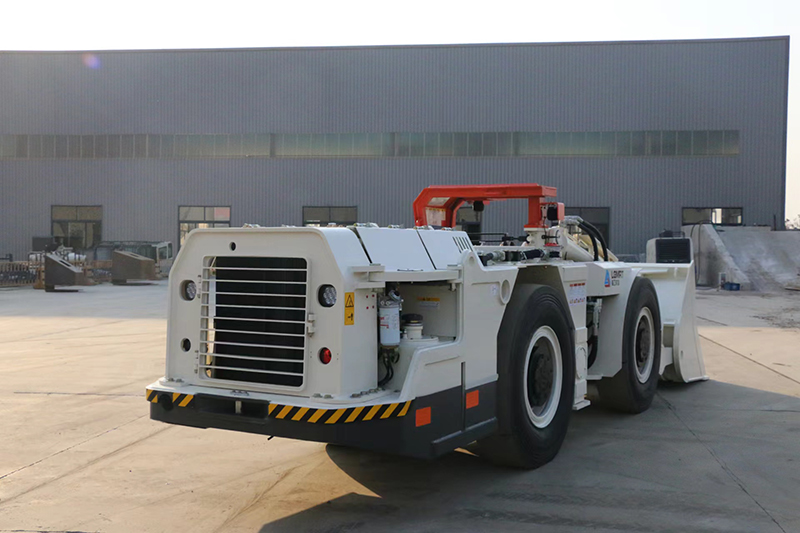

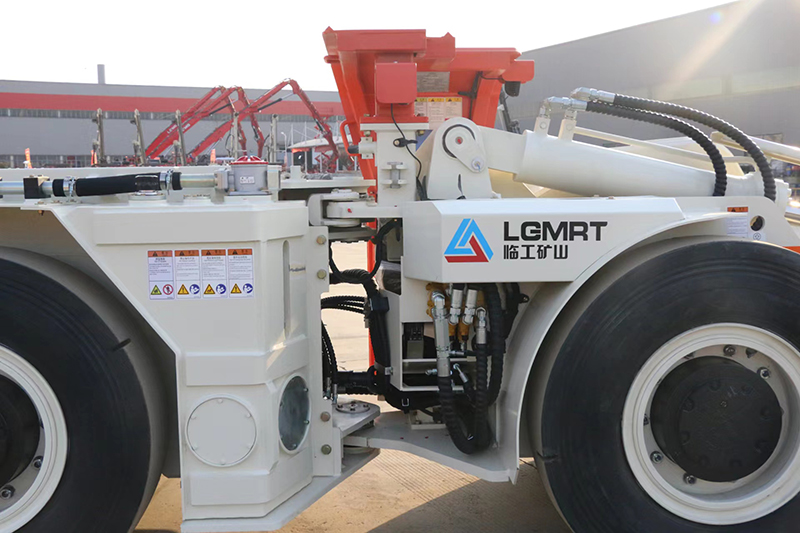

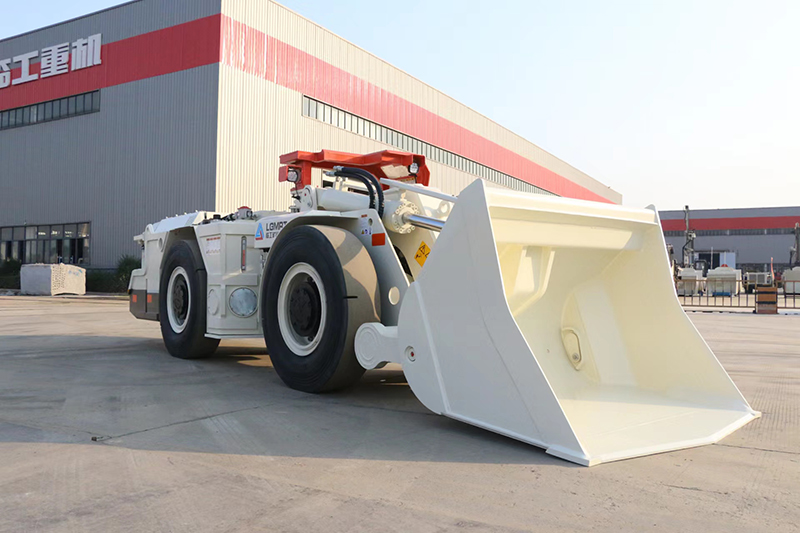

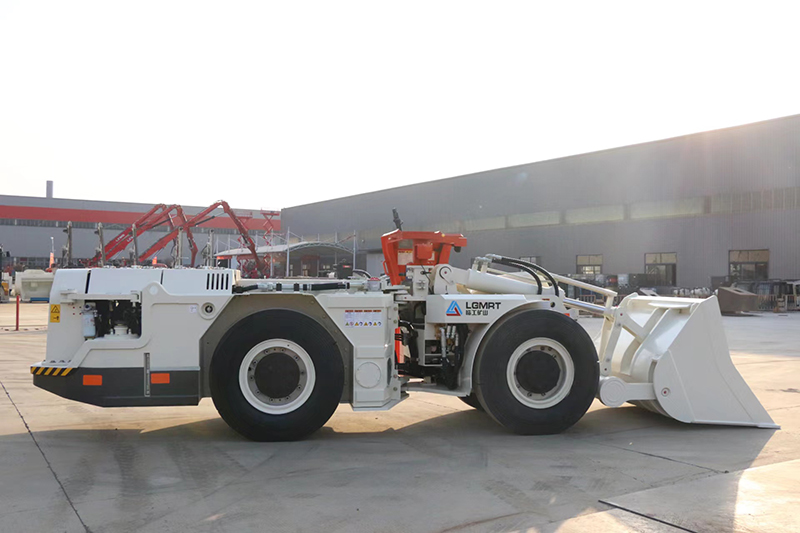

La chargeuse pour exploitation minière à moteur diesel TK50 représente la solution idéale pour les opérations de chargement, de transport et de déchargement en milieu souterrain. Doté d'une conception compacte et épurée, il garantit une efficacité optimale et une fiabilité remarquable, même dans les conditions les plus extrêmes. Grâce à sa capacité de benne de 3 m x 3 m, ce chargeur s'avère parfaitement adapté aux exploitations minières métalliques de toute envergure.
CaractéristiquesModèle | TK50D | TK50H |
Charge nominale (kg) | 5000 | 5000 |
Longueur * largeur * hauteur (mm) | 7020*2550*2350 | 7135*1790*2010 |
Force maximale de la pelle (kN) | 103 | 60 |
Traction maximale (kN) | 126 | 102 |
Charge de basculement | 100kN | 9000KG |
Capacité standard de la benne (m3) | 2.5 | 2.5 |
Vitesse d'avance et de recul | ||
1ère vitesse (km/h) | 5.2 | 4.4 |
2ème vitesse (km/h) | 8.8 | 10.7 |
3ème vitesse (km/h) | 18.5 | 19.4 |
4ème vitesse (km/h) | 22.8 | |
Masse à vide | ||
Poids brut (kg) | 14000 | 13400 |
Charge sur l'essieu avant (kg) | 6000 | 5900 |
Charge sur l'essieu arrière (kg) | 8000 | 7500 |
Temps de cycle hydraulique | ||
Durée de l'élévation (s) | 5 | 5 |
Durée d'abaissement (s) | 4 | 3.5 |
Durée de basculement (s) | 3 | 4.5 |
Moteur Diesel | ||
Modèle | Cummins QSB4.5 | Deutz TCD2013 L04 2V |
Puissance nominale (kW) | 97 | 105 |
Nombre de cylindres | 4 | 4 |
Cylindrée (L) | 4.5 | 4.76 |
Méthode de refroidissement | Refroidissement à l'eau | Refroidissement à l'eau |
Filtre à air | Evacuation à sec | Evacuation à sec |
Normes d'émission | Tier 3 | Tier 3 |
Volume du réservoir de carburant (L) | 200 | 200 |
Rayon de braquage | ||
Angle de braquage maximal (°) | ±38 | ±38 |
Rayon de dégagement intérieur minimal (mm) | 3050 | 2845 |
Rayon de dégagement extérieur minimal (mm) | 5300 | 5140 |
Système de lubrification | ||
Méthode de lubrification | Manuel centralisé | Manuel centralisé |
Convertisseur de couple | ||
Modèle | LGMRT | DANA C273 |
Essieu moteur | ||
Essieu avant | Meitong CY2F | LGMRT 1910000AF |
Essieu arrière | Meitong CY2F | LGMRT 1910000AF |
Boîte de vitesses | ||
Modèle | LGMRT | DANA R32000 |
Pneus | ||
Modèle | 12.00-24 | 12.00-24 |
Système hydraulique | ||
Pompe hydraulique | LGMRT | PERMCO |
Valve de contrôle | LGMRT | Parker |
Cylindre de direction | LGMRT | |
Filtre (μm) | 10 | 10 |
Cylindre de levage | LGMRT | |
Cylindre de benne | LGMRT | |
Système de freinage | ||
Accumulateur | Aurel | Olaer |
Élément de freinage | SAFIM | SAFIM |
Frein | Type humide fermé | SAFIM |
Système électrique | ||
Générateur | 24V, 55A | 24V, 55A |
Moteur de démarrage | 24V, 6kW | 24 V, 4 kW |
Éclairage | LED 4-35W | 4 × 70 W |
Composants de contrôle électronique | Schneider | |
Dispositifs de sécurité | Toit de protection (ROPS & FOPS) | Toit de protection (ROPS & FOPS) |
Extincteur portatif | Extincteur portatif 4 kg | |
Ceinture de sécurité | Ceinture de sécurité | |
Bouton de verrouillage de l'interrupteur principal/bouton de freinage/bouton d'arrêt d'urgence | Verrouillage de l'interrupteur principal | |
Alerte de recul | Alerte de recul | |
Options | Godet 2,0 m³, 1,7 m³ | Dents de godet remplaçables et résistantes à l'usure |
Télécommande sans fil | Godet 2.0m³ 1.7 m³ | |
Épurateur de gaz d'échappement (DOC+DPF) | Télécommande sans fil | |
Système d'extinction automatique | Épurateur de gaz d'échappement (DOC+DPF) | |
Image inversée | Image inversée | |
Lubrification centralisée automatique | Lubrification centralisée automatique |
