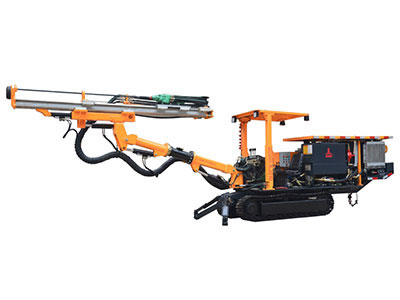

Jumbos de foration au marteau hydraulique KJ 210

Fonctions et Fonctionnalités
Les jumbos de foration au marteau hydraulique KJ 210 s'appliquent à l'exploitation de tunnels à roches dures de 15m2 (largeur 4,2m × hauteur 3,6m). Ils peuvent répondre aux exigences requises par les constructions en termes d’angles et de positions.
Le chariot de forage est équipé d'un cadre de support résistant. La jambe de support avant du chariot de forage est utilisée comme treuil afin d'assurer un fonctionnement stable et fiable de l’ensemble.

Le système hydraulique du chariot de forage est équipé d'un dispositif de protection parfait: Après perçage, la perceuse va s’arrêter automatiquement; Dispositif de protection antivol et dispositif de protection contre les défauts, avec un faible niveau d'huile, une température d'huile trop élevée et des colmatages de filtre.

Les boutons et vannes de commande sont installés de manière centralisée, ce qui est pratique pour l'opération.
Le foret et la flèche montent et descendent de façon stable et tournent avec souplesse. Le trou de forage est positionné avec précision.

La foreuse jumbo pour tunnels finie est convenablement disposée et chaque pièce détachée est très bien protégée pour faciliter la maintenance.

Le broyeur à impact de haute fréquence optimise l'efficacité de transmission de l'onde de percussion, augmente le taux de forage, réduit l’utilisation d'outils de forage et améliore le taux de maintenabilité de l'équipemen en adoptant un piston en escalier.

Une série de fonctions automatiques permet au conducteur de se concentrer sur un forage sécuritaire, rapide et précis.

Le bras universel fiable est équipé de la meilleure forme de recouvrement de la section, et la poutre de propulsion peut tourner de 360 °, de manière à assurer un perçage et un positionnement rapides.

L’augmentation de la puissance électrique du moteur diesel est optionnelle, de manière à faciliter le transport du chariot de forage. La centrale électrique du moteur diesel adopte une conception modulaire, ce qui est pratique pour l'assemblage et le démontage.

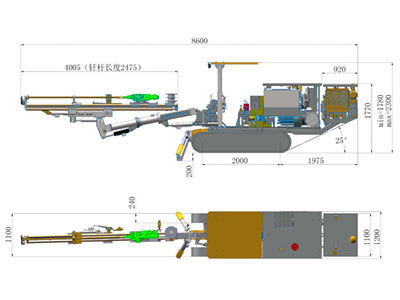

Dimensions de la frontière (y compris l’unité électrique auxiliaire optique)

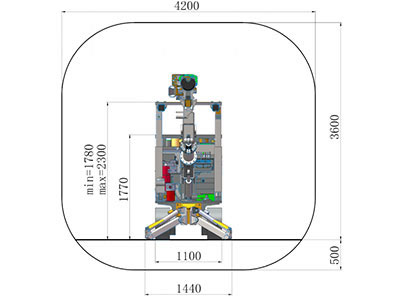

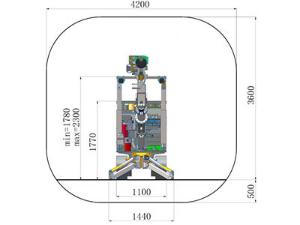

Indication de section

Principaux paramètres techniques

Dimensions et Poids Système de forage
Longueur 8600mm Modèle de la perceuse HC50/R38
Largeur 1200mm Puissance d'impact 13kW
Hauteur 1780mm Pression de surtension 130bar
Poids 6200kg Pression rotative maximale 150bar
Vitesse de course (horizontale) 2km/h Fréquence 62Hz
Capacité maximale en pente 200 Couple 325Nm
Protection de sécurité Diamètre du trou Φ38-76㎜
Niveau sonore ＜100dB(A) Angle de rotation du faisceau de propulsion 360°
Sécurité ajustable Conforme aux exigences d protection des chutes et roulement de roches Déplacement compensatoire du faisceau de propulsion 1200㎜
Système de circuit à air et eau Profondeur de forage 2100㎜
Compresseur d'air 1×JN5 Modèle de la flèche de forage K10
Déplacement 0.5m3/min

Pression 8bar Centrale hydraulique électrique
Dispositif de lubrification des tiges Pompe lubrifiante électromagnétique Moteur électrique Moteur triphasé
Consommation de gaz pour la lubrification 0.3 m3/min Fleche de forage/ impact / propulsion Pompe à piston à déplacement variable axial
Consommation d'huile pour la lubrification 180-250g/h Rotation Pompe à engrenages
Pompe à eau 1×CR3 Fineté du filtre 10μ
Puissance 1.5kW Réservoir d'huile hydraulique 240L
Sortie de pompe 3m3/h Refroidisseur hydraulique Refroidisseur d'eau
Plaque de base Tension de fonctionnement 380V
Modèle de plaque de base Plaque de base Caterpillar Fréquence 50Hz
Système de conduite Moteur de conduite + réducteur Méthode de démarrage Star delta
Conditions de travail et mode treuil Pied de support avant pour le treuillage Spécification du câble recommandé 3×35+1×16
Treuil auxiliaire Treuil de levage hydraulique

Moteur diesel optionnel de la centrale électrique YC2108
