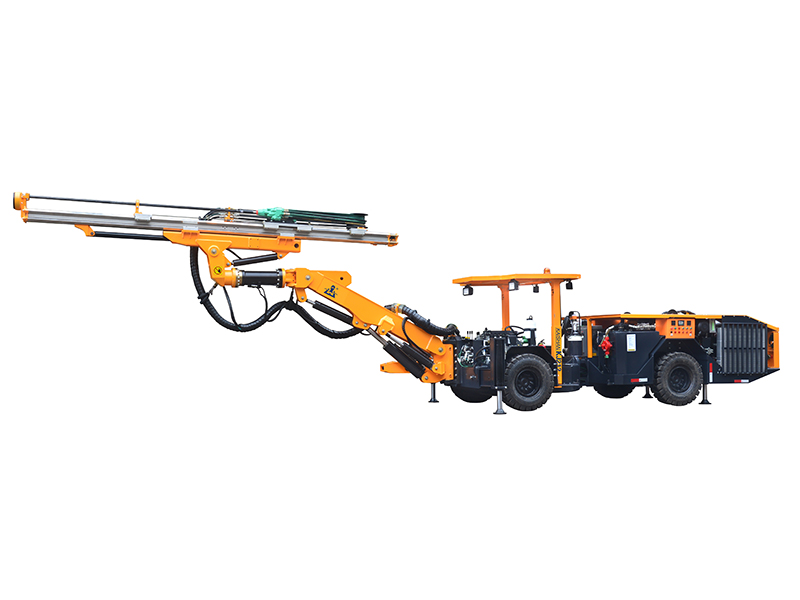

Jumbos de foration au marteau hydraulique KJ 212

Les jumbos de foration au marteau hydraulique KJ 212 peuvent être utilisés pour le forage par soufflage de trous verticaux, inclinés et horizontaux. Ils sont spécialement conçus pour les basses chaussées. Grâce à une section de 2,5 m * 1,5 m, ils s'appliquent à l'exploitation de tunnel de chaussée de dimensions 3,5m*1,8m-5m*4,8m.

Le bras universel fiable et solide est équipé de la meilleure forme de recouvrement de section. La poutre de propulsion peut tourner de 360 °, de manière à assurer un perçage et un positionnement rapides.

Le bras peut également être utilisé pour des opérations de dérive croisée d'ouverture latérale et de forage d'ancrage.

L'agencement de la cabine de la foreuse permet une bonne visualisation du conducteur.

L'arrangement est fait de façon équilibrée. La plaque de base articulée à quatre roues motrices permet au jumbo de foration de pouvoir circuler de manière flexible, rapide et sûre sur une voie étroite.

Le broyeur à percussion de haute fréquence optimise l'efficacité de transmission de l'onde, augmente le taux de forage, réduit l’utilisation d'outils de forage et améliore le taux de maintenabilité de l'équipement en adoptant un piston en escalier.

Un espace de fonctionnement spacieux et une série de fonctions automatiques permettent au conducteur de se concentrer sur un forage sécuritaire, rapide et précis. Chaque pièce détachée est très bien protégée pour faciliter la maintenance de la machine.

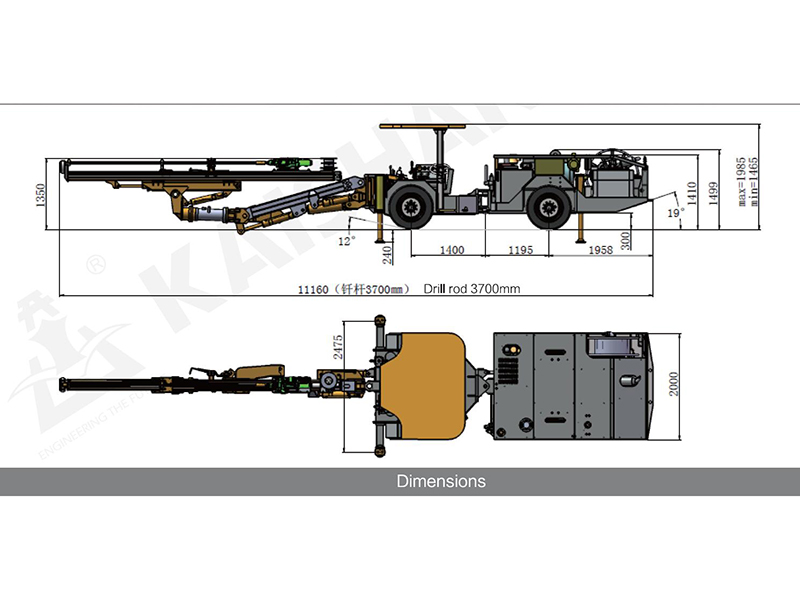

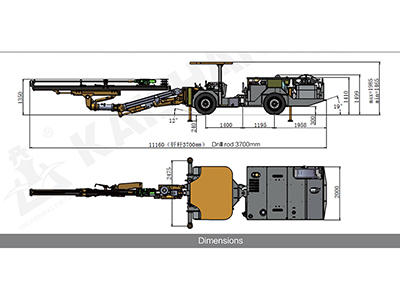

Dimensions (y compris le groupe électrique auxiliaire optique)

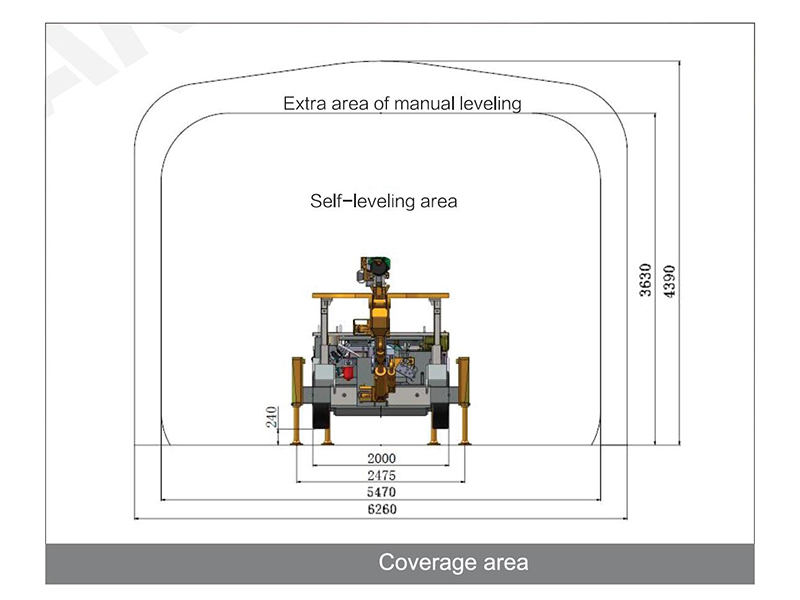

Indication de section

Principaux paramètres techniques

Dimensions et Poids Système de forage
Longueur 11160mm Modèle de la perceuse 1×HC50/R38 1×HC109/R38
Largeur 2000 mm Puissance d'impact 13kW 18.8kW
Hauteur 1465/1985 mm Pression de surtension 130bar 135L/min
Poids 11000 kg Pression rotative maximale 150bar 135bar
Vitesse de course (horizontale) 10km/h Fréquence 62Hz 150bar
Capacité maximale en pente 200 Couple 325Nm 47 Hz
Protection de sécurité Diamètre du trou Φ45-76 mm 780Nm
Niveau sonore ＜100dB(A) Angle de rotation du faisceau de propulsion 360° 45-102mm
Sécurité ajustable Conforme aux exigences d protection des chutes et roulement de roches Déplacement compensatoire du faisceau de propulsion 1600 mm
Système de circuit à air et eau Type K 20
Compresseur d'air 1×JN5 Forme Automatique
Déplacement 0.5m3/min Fleche de forage flexible Non
Pression 8bar Bloc d'alimentation hydraulique électrique
Dispositif de lubrification des tiges Réservoir de lubrification à huile sous pression / pompe à lubrification électromagnétique Moteur électrique 45KW 55KW
Consommation de gaz pour la lubrification 0.3 m3/min Flèche de forage / Impact / propulsion Pompe à piston à déplacement variable axial
Consommation d'huile pour la lubrification 180-250g/h Rotation Pompe à engrenages
Pompe à eau 1×CR3 Fineté du filtre 10μ
Puissance 1.5kW Réservoir d'huile hydraulique 240L
Sortie de pompe 3m3/h Refroidisseur hydraulique Refroidisseur d'eau
Plaque de base Tension de fonctionnement 380V
Moteur Diesel 60kW@2800rpm Fréquence 50Hz
4BT3.9-C80 Méthode de démarrage Star delta
Nettoyage des gaz de queue Catalyseur de gaz d'alimentation Enrouleur de câble 1×K440
Système de transmission Système de déplacement de type fermé à quatre roues motrices Capacité du câble de la bobine 100m 80m
Angle de rotation Rotation de l'essieu arrière ± 6 ° Diamètre extérieur du câble Φ28 mm Φ32 mm
Pneus 300-15 Spécification du câble 3×35+3G6+2×1.5 3×50+3G6+2×1.5
Mécanisme de direction Direction articulée ±35°

Frein de stationnement Frein à air multi-disques

Frein d'urgence

Réservoir d'essence 60L
