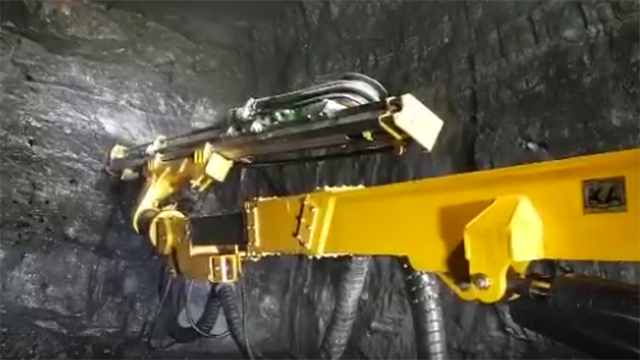

Vidéo
Accueil » Produits » Jumbos de foration au marteau hydraulique série KJ » Jumbos de foration au marteau hydraulique KJ 313

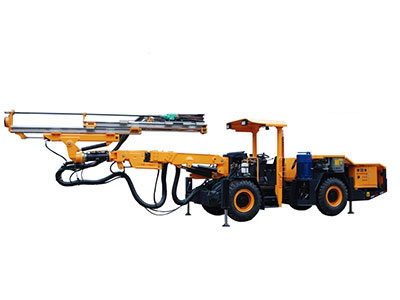

Jumbos de foration au marteau hydraulique KJ 313

Les jumbos de foration au marteau hydraulique KJ 313 s'appliquent à l'exploitation de tunnels de roches dures de section 12-35m2. Ils sont spécialement conçus pour frapper la tige d'ancrage en même temps. Ils peuvent être utilisés pour forer un trou de profondeur 2,2 m dans une chaussée de hauteur 4 m.

Le bras universel fiable et solide est équipé de la meilleure forme de recouvrement de section. Le faisceau de propulsion peut tourner de 360 °, de manière à assurer un perçage et un positionnement rapides.
Le bras peut également être utilisé pour des opérations de dérive croisée d'ouverture latérale et de forage d'ancrage.

L'agencement de la cabine de la foreuse permet une bonne visualisation du conducteur. L'arrangement est fait de façon équilibrée. La plaque de base articulée à quatre roues motrices permet au jumbo de forage haute qualité de pouvoir circuler de manière flexible, rapide et sûre sur une voie étroite.

Le broyeur à percussion de haute fréquence optimise l'efficacité de transmission de l'onde, augmente le taux de forage, réduit l’utilisation d'outils de forage et améliore le taux de maintenabilité de l'équipement en adoptant un piston en escalier.

Un espace de fonctionnement spacieux et une série de fonctions automatiques permettent au conducteur de se concentrer sur un forage sécuritaire, rapide et précis. Chaque pièce détachée est très bien protégée pour faciliter la maintenance de la machine.

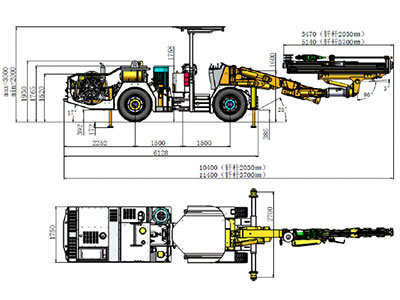

Dimensions (y compris le groupe électrique auxiliaire optique)

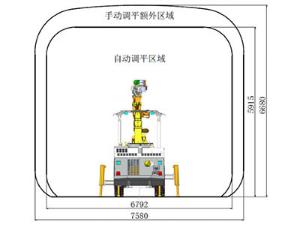

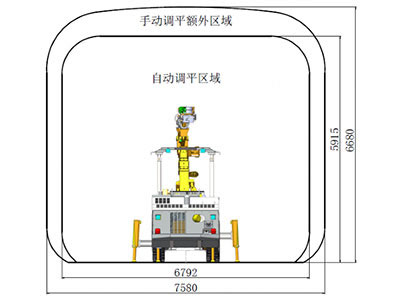

Indication de section

Principaux paramètres techniques

Dimensions et Poids
Longueur 11300mm
Largeur 1750mm
Hauteur 2000/3000mm
Poids Environ 12000kg
Vitesse de course (horizontale) 10 km/h
Capacité maximale en pente 0.25
Protection de sécurité
Niveau sonore < 100 dB(A)
Canopée de sécurité réglable POPS +ROPS
Système de forage
Perceuse 1×HC50/R38 1×HC109/R38
Poids 112KG 151KG
Puissance de percussion 13kW 18.8kW
Flux de percussion 105L/min 135L/min
Puissance de percussion 130bar 135bar
Pression de rotation 150bar 150bar
Fréquence 62 Hz 47 Hz
Couple de rotation 325Nm 780Nm
Diamètre du trou 32-89mm 45-102mm
Taille de la tige R38-H35-R32
Angle de rotation du faisceau de propulsion 360°
Longueur de la poussée 3450mm
Course 1600mm
Angle d'élévation 90°
Angle de soufflage 90°
Angle d'oscillation Gauche 45° Droite 45°
Flèche de la foreuse
Modèle K26F
YPE Parallélisme automatique
Extension de la flèche 1200mm
Angle d'élévation 45°
Angle de soufflage 16°
Angle d'oscillation Gauche 45° Droite 45°
Centrale électrique hydraulique
Puissance du moteur 45kW/55kW AC triphasé
Percussion + Alimentation + Fleche Pompe à piston variable
Rotation Pompe à engrenages
Filtration 10μ
Réservoir hydraulique 240L
Refroidisseur d'huile hydraulique Refroidisseur d'eau
Tension 380V
Fréquence 50Hz
Début Δ-Y
Bobine de câble 1×K440
Longueur du câble 100m /80m
Taille du câble Φ28mm/Φ32mm
Type de câble 3×35+3G6+2×1.5
3×50+3G6+2×1.5
Système de circuit à air et eau
Compresseur 1×JN5
Sortie 0.5m3 /min
Pression 5-7 bar
Lubrification des tiges Brouillard d'huile
Consommation de gaz pour la lubrification 0.3m3 /min
Consommation d'huile pour la lubrification 180-250g/h
Pompe de rinçage 1×CR3
Puissance 1.5kW
Sortie 3m3/h
Châssis
Moteur Diesel DEUTZ BF4L2011 53kW, 2800rpm
Nettoyage des gaz de queue Catalyseurs d'échappement
Système d'entraînement 4 roues motrices
Oscillation Essieu arrière ± 10 °
Pneu 11.00-20

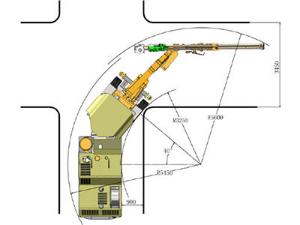

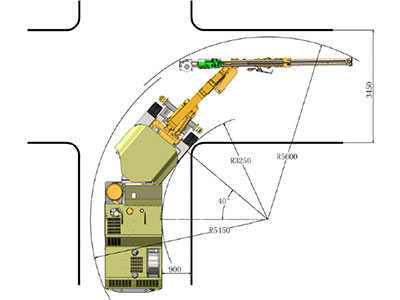

Direction Articulation ±40°
Frein de service Freins à disque à double circuit
Frein de stationnement/ d'urgence Frein à air multi-disques
Réservoir d'essence 60L
