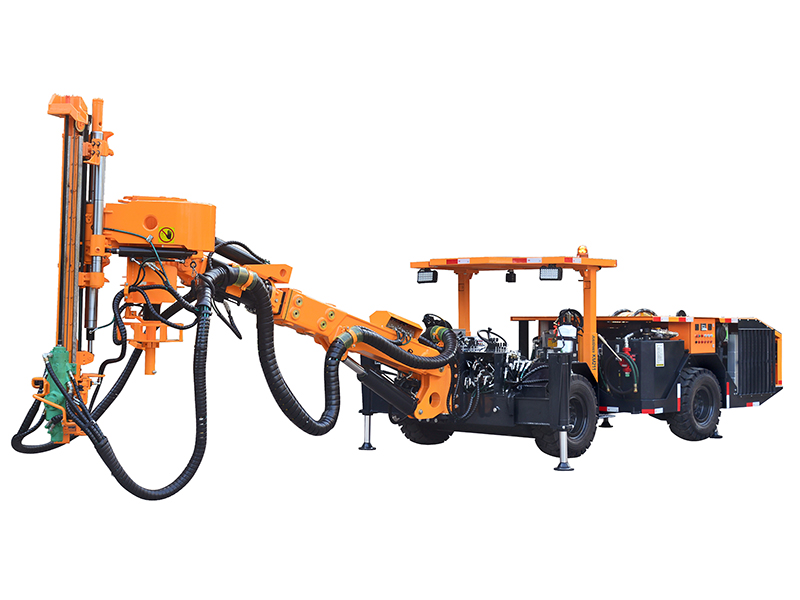

La boulonneuse minière KM211 est un équipement spécialement conçu pour la construction de boulons dans les conduites des tunnels de faible hauteur. Elle peut traverser des tunnels d'une largeur de 2,5 mètres et d'une hauteur de 1,7 mètre. Cet engin de forage pour boulonnage est qualifié pour les opérations d'ancrage dans les tunnels dont la section s'étend sur une largeur de plus de 2,5 mètres et une hauteur de plus de 2,8 mètres.
Application et Caractéristiques
1. Fonctions complètes
La poutre d'avancement à deux stations est proposée et elle est dotée d'un stockeur d'une capacité de 10 tiges de boulonnage, ainsi que d'un module optionnel de filet de protection. La machine est capable d'effectuer les tâches suivantes : forage, pose de filets et installation de tiges d'ancrage dans la roche.
2. Sécurité élevée
Les opérateurs sont protégés par le plafond, à distance de la zone dangereuse.
3. Rendement élevé
Le piston étagé sert au forage de roches à haute fréquence, ce qui permet d'améliorer l'efficacité de la transmission de l'onde de choc, d'augmenter la vitesse de forage et de minimiser la nécessité d'utiliser des outils de forage.
4. Excellente visibilité pour l'opérateur
Le châssis articulé des quatre roues motrices assure une conduite flexible, rapide et sûre dans les tunnels étroits.
5. Espace généreux
L'espace considérable et les fonctionnalités automatiques permettent au conducteur de se concentrer sur le forage de manière sûre, rapide et précise.
6. Facilité d'entretien
Toutes les pièces essentielles sont protégées de l'environnement extérieur et sont faciles à entretenir.

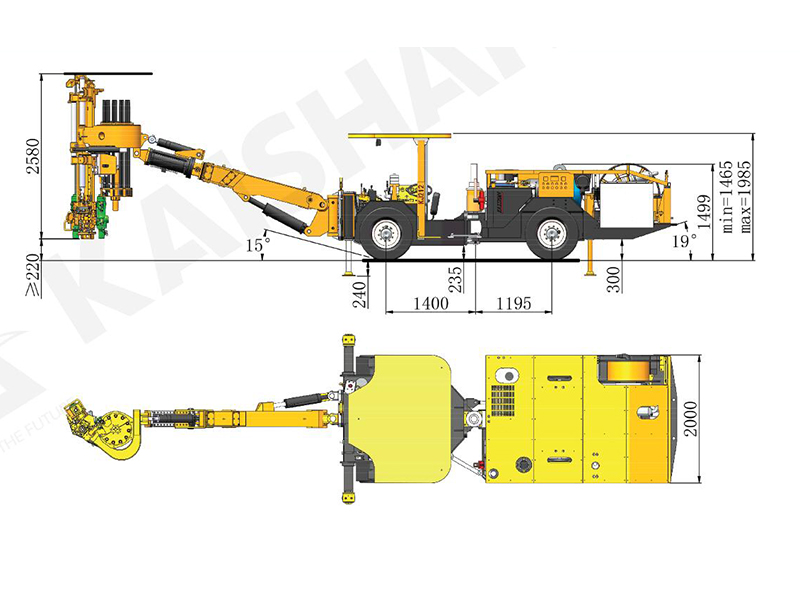

Dimension

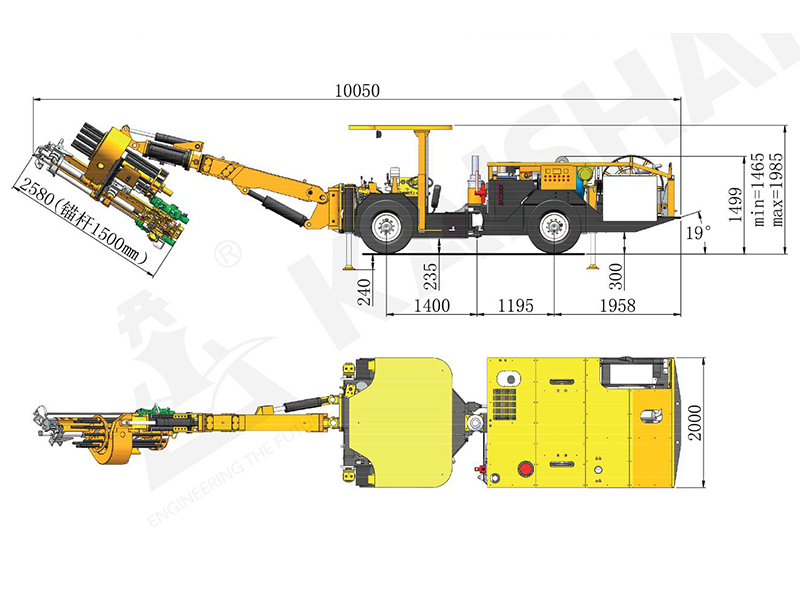

Dimension transport

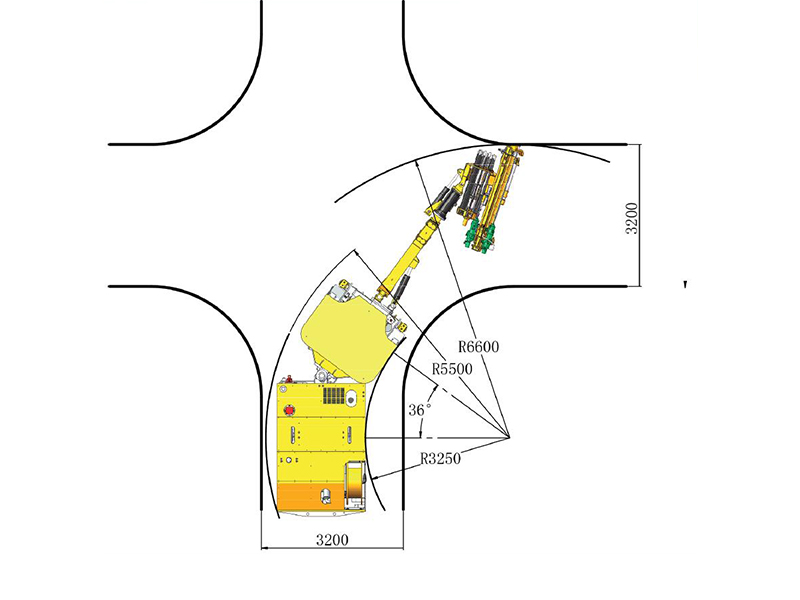

Rayon de braquage
Paramètres Techniques
1. Dimensions et poids
Longueur
10700mm
Largeur
2000mm
Hauteur
1500/2000mm
Poids
Environ 12000kg
Vitesse de l'engin sur terrain plat
10km/h
Capacité de montée maximale
25%(14°)
2. Système d'air et d'eau
Compresseur d'air
1×JN5
Consommation d'huile de lubrification
180-250 g/h
Capacité du compresseur d'air
0.5m³/min
Pression
6-8 bar
Pompe à eau
1×CR3
Dispositif de lubrification de la tige
Pompe de lubrification électronique à impulsions
Puissance
1.5kW
Consommation d'air pour la lubrification
0.3m³/min
Capacité de la pompe à eau
3m³/h
3. Protection et sécurité
Niveau sonore
＜100dB(A)
Toit de sécurité pour le levage
Conforme aux exigences des normes FOPS et ROPS
4. Châssis
Moteur diesel
Cummins QSB3.9 -C80-31/60kW/2200rpm
Freinage en marche
Frein hydrostatique
Épuration des gaz d'échappement
Catalyseur d'échappement
Freinage de stationnement
Frein multidisque à bande
Système d'entraînement
Système de déplacement fermé de quatre roues motrices
