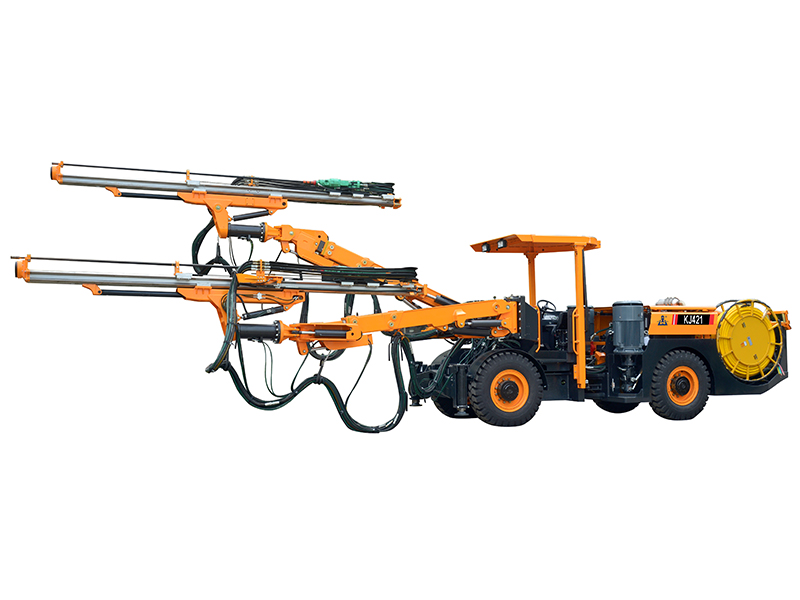

La foreuse hydraulique KJ421 est spécialement conçue pour le forage de tunnels d’une section comprise entre 16 et 68 mètres carrés. Elle permet le percement efficace de trous de mine ainsi que l’installation de boulons d’ancrage dans des orientations verticale, inclinée et horizontale.
Caractéristiques
L’équipement de forage de tunnel est équipé d’une flèche flexible avec deux coordonnées rectangulaires symétriques, éliminant ainsi les angles morts. Sa rotation à 360° et sa poutre auto-nivelante facilitent grandement le positionnement du forage. Il peut également être utilisée pour le forage de travers-bancs latéraux et la pose de boulons d’ancrage.
La foreuse de pointe offre une excellente visibilité à l’opérateur ; son agencement équilibré, ainsi que son châssis articulé à quatre roues motrices, assurent une conduite souple, rapide et sécurisée dans les tunnels étroits.
Le piston étagé est utilisé pour le perforateur à impact haute fréquence, améliorant ainsi l’efficacité de transmission des ondes de choc, augmentant la vitesse de forage et réduisant l’usure des outils de forage.
L’espace généreux et les fonctions automatiques permettent à l’opérateur de se concentrer sur le forage en toute sécurité, avec rapidité et précision.
Tous les composants essentiels sont protégés et l’entretien est simplifié.

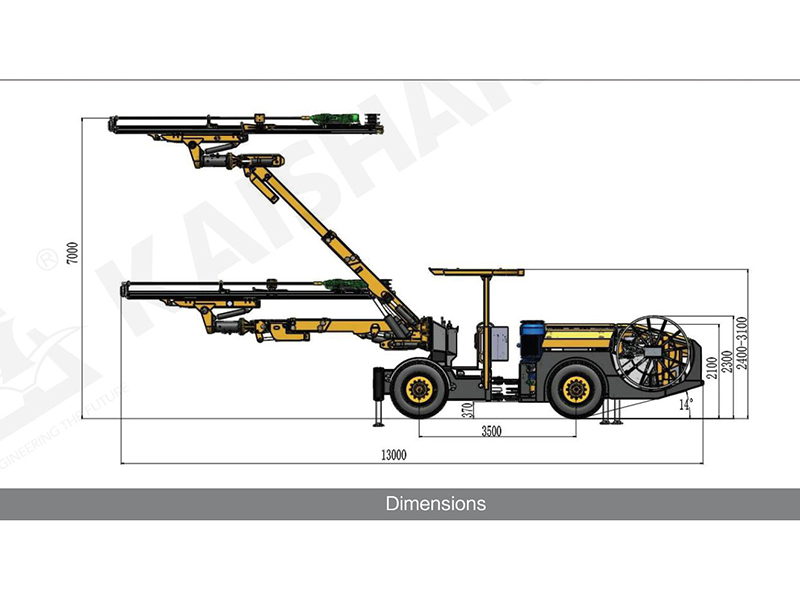

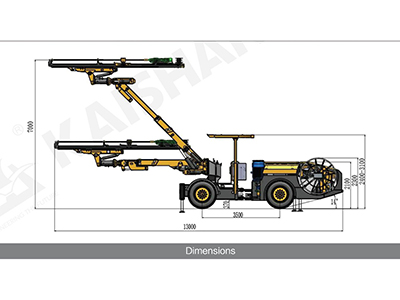

Dimension

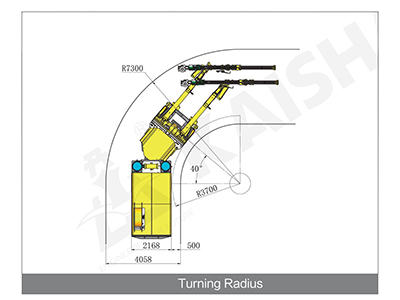

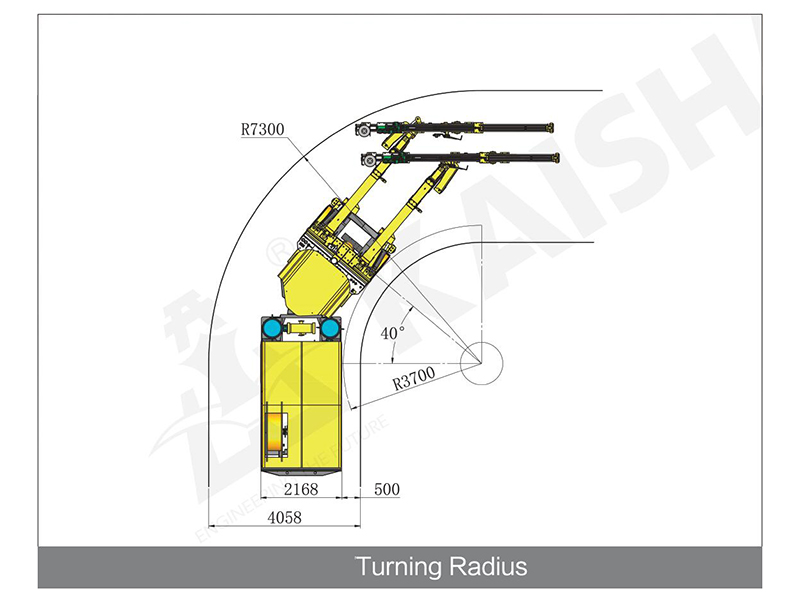

Rayon de braquage

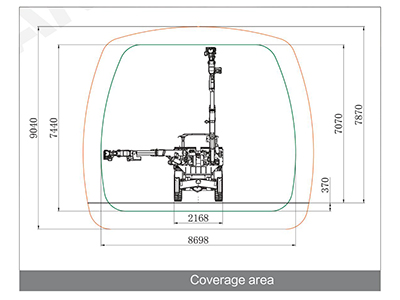

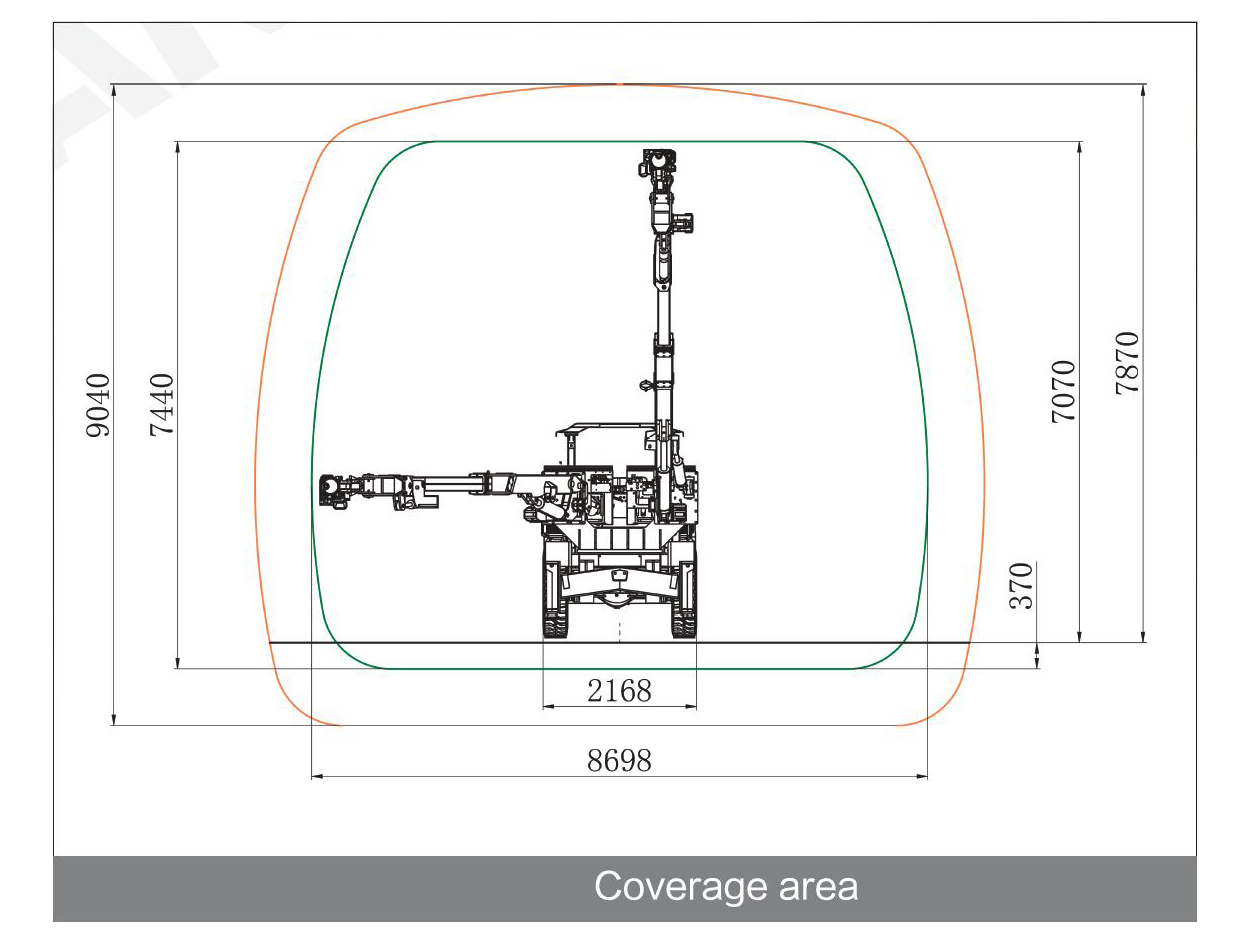

Zone de couverture
Paramètres Techniques
1. Dimensions et poids
Longueur
13000mm
Largeur
2200mm
Hauteur
2400/3100mm
Poids
Environ 22000kg
Vitesse de l'engin sur terrain plat
10km/h
Capacité de montée maximale
25%(14°)
2. Système d'air et d'eau
Compresseur d'air
1×JN11
Consommation d'huile de lubrification
2×180-250 g/h
Capacité du compresseur d'air
1.55m³/min
Pression
8 bar
Pompe à eau
1×CR15
Dispositif de lubrification de la tige
Pompe de lubrification électronique à impulsions
Puissance
11kW
Consommation d'air pour la lubrification
2×0.3m³/min
Capacité de la pompe à eau
12m³/h
3. Châssis
Moteur diesel
Cummins QSB3.9-C125 /93kW/2200tr/min
Freinage en marche
Frein à pont humide
Épuration des gaz d'échappement
Catalyseur d'échappement
Freinage de stationnement
Frein mécanique
Système d'entraînement
Convertisseur de couple hydraulique + boîte de vitesses
